| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Metalwork |
| إصدار الشهادات: | CE, ISO, CCC |
| رقم الموديل: | VS1-24KV |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حزمة الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| نموذج: | VS1 (ZN63A) -24 كيلو فولت | قدرة الانهيار: | 20 ، 25 ، 31.5 كيلو |
|---|---|---|---|
| الفولطية: | 24 كيلو فولت | التصنيف الحالي: | 630 ألف ، 1250 ألف ، 1600 ألف ، 2000 ألف ، 2500 ألف ، 3150 ألف |
| الحياة الميكانيكية: | 10000 مرة | جهد المحرك: | تيار مستمر / تيار متردد 110 فولت 220 فولت |
| آلية: | شحن طاقة الربيع | ضمان: | سنة واحدة |
| تسليط الضوء: | قواطع دوائر الفراغ مع قابل للسحب,قواطع دوائر الفراغ 31.5KA,قواطع الدائرة الفراغية DC110V |
||

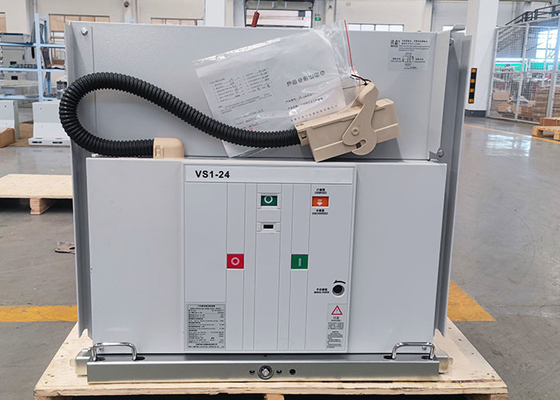

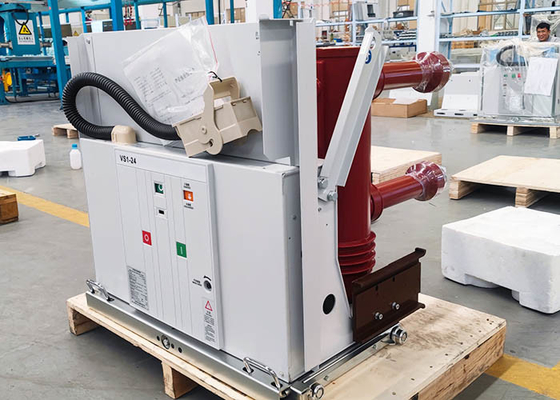

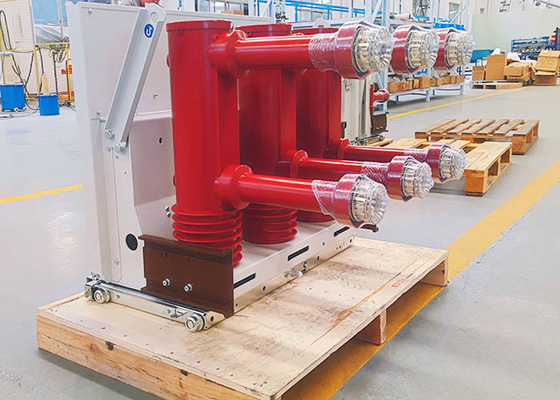

سلسلة VS1-24قواطع الدائرة الفراغية ذات الجهد العالي الداخلي والخارجي عبارة عن ثلاث مراحل AC 50Hz ، الفولتية المقدرة لجهاز 2KV.للمؤسسات الصناعية والتعدين ، ومحطات الطاقة والمحطات الفرعية كأغراض التحكم في المعدات الكهربائية والحماية ، وللتشغيل المتكرر للمكان.
1. تعتمد حلقة الدائرة الرئيسية العزل المركب.

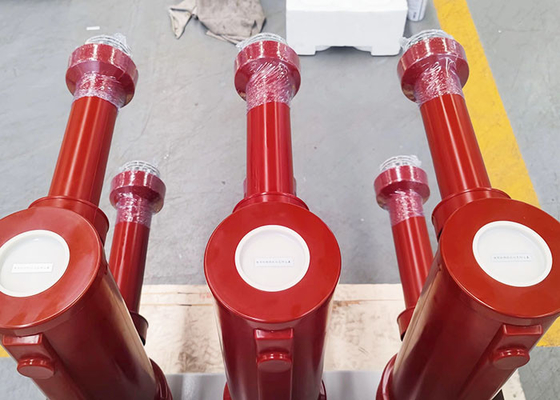

2. يتم إنتاج مجرى الهواء بالقوس الفراغي من قبل الشركات المصنعة من الدرجة الأولى ويمكننا أيضًا تثبيت أنبوب القوس الفراغي الأجنبي وفقًا لمتطلبات المستخدم.
3. التصنيف الحالي: 630A ~ 3150A.تيار تسرب الدائرة القصيرة المقدر: 20K ~ 31.5KA.
4. التحمل الميكانيكي: 20000 مرة.
5. لقد اجتاز اختبار تبديل السعة الكهربائية ولا يوجد إعادة إشعال.
6. يمكن استخدامه في منطقة الهضبة بجهد 12KV وارتفاع 4500 متر.
المعايير الفنية:
| أغراض | وحدة | تاريخ | ||
| الفولطية |
ك | 24 | ||
| الدافع المقدر يتحمل الجهد | 125 | |||
| تردد القدرة على تحمل الجهد القصير المقدر (1 دقيقة) | 65 | |||
| تردد مصنف | هرتز | 50 | ||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 20 | 25 | 31.5 |
| التصنيف الحالي | أ | 630 1250 | 630 1250 | 1250 1600 2000 2500 3150 |
| تصنيف الصمود في الوقت القصير الحالي | كا | 20 | 25 | 31.5 |
| تصنيف الذروة الحالية المسموح بها | 50 | 63 | 80 | |
| تيار صنع ماس كهربائى المقدر (قيمة الذروة) | 50 | 63 | 80 | |
| تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | الخامس | 2000 | ||
| تسلسل العملية المقدر | فتح － 0.3S － إغلاق فتح 180S － إغلاق فتح | |||
| المدة المقدرة لتيار ماس كهربائى | س | 4 | ||
تصنيف السعة المفردة / المتتالية لبنك كسر التيار ضبط كسر التيار
| أ | 400/400 | ||
| وقت الفتح (الفولطية المقدرة) | آنسة | 20 50 | ||
| وقت الإغلاق (الفولطية المقدرة) | آنسة | 35 70 | ||
| الحياة الميكانيكية | مرات | 10000 | ||
| ماس كهربائى المقدر كسر أوقات كسر التيار | مرات | 20 | ||
| يؤدي التآكل المسموح به إلى تراكم سمك التلامس المتحرك والثابت | مم | 3 | ||
| تصنيف جهد التشغيل المغلق | الخامس | AC110 / 220 DC110 / 220 | ||
| تصنيف جهد التشغيل الافتتاحي | الخامس | AC110 / 220 DC110 / 220 | ||
| الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 DC110 / 220 | ||
| الطاقة المقدرة لمحرك تخزين الطاقة | ث | 70 | ||
| وقت تخزين الطاقة | س | ≤15 ثانية | ||
| مسافة فتح الاتصال | مم | 14 ± 1 | ||
| السكتة الدماغية الاتصال | مم | 3.5 ± 1 | ||
| وقت ارتداد الاتصال | آنسة | ≤2 | ||
ثلاث مراحل الافتتاح والإغلاق عدم التجانس | آنسة | ≤2 | ||
| متوسط سرعة الفتح (أمامي 8 مم) | آنسة | 1.4 ± 0.2 | ||
| متوسط سرعة الإغلاق | آنسة | 0.7 ± 0.2 | ||
| فتح الاتصال بسعة الارتداد | آنسة | ≤2 | ||
| مقاومة الدائرة الرئيسية | Ω | 80 (630 أمبير) 60 (1250 أمبير) 40 (1600 2000 أمبير) ≤25 (فوق 2500 أمبير) | ||
