آلة طي الضلع الأوتوماتيكية ، آلة إنتاج سخانات المياه بالطاقة الشمسية

آلة طي الضلع الأوتوماتيكية ، آلة إنتاج سخانات المياه بالطاقة الشمسية

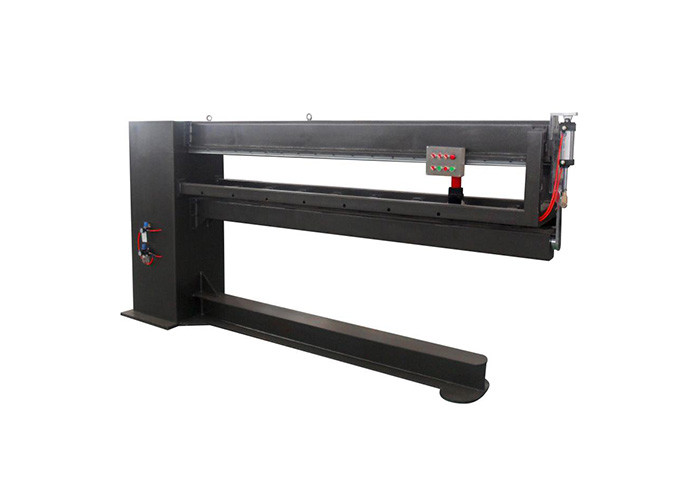

1. آلة L2000mm المفتوحة من النوع الأوتوماتيكي للبرميل الداخلي
وصف المنتج:
يستخدم هذا الجهاز بشكل أساسي لطي ضلع التسليح على جانبي فتحة أنبوب الفراغ في سخان المياه بالطاقة الشمسية ، ووضع ثقب أنبوب الفراغ على مستوى الطائرة ، مما يزيد من قوة ثقب أنبوب الفراغ بمقدار 2-3 نقاط ، و كما يحقق ثقب الأنبوب غير المشوه أثناء التشغيل ، الطاقة الشمسية أحد المعدات اللازمة لصناعة سخان المياه.

المقياس التقني:

المميزات:
1) المعدات ملحومة بلوحة فولاذية وأقسام فولاذية أخرى.
2) يستخدم الجهاز هواءًا مضغوطًا للرفع والأسفل عبر الأسطوانة كقوة ضغط علوية وسفلية.
3) يعتمد الجهاز جهاز قفل بسيط ، من خلال رفع وخفض الاسطوانة ، يتم تثبيت الاسطوانة في موضع العمل بإحكام أثناء العمل ، ويتم استخراج الشغل بعد انتهاء جهاز القفل.
4) عند الاستخدام ، ضع الطرف الأمامي للاسطوانة في فتحة تحديد الموقع ، ثم اضغط على الزر العلوي والأسفل للاسطوانة للضغط على الاسطوانة وسكة دليل الأضلاع ، وبدء تشغيل مصدر طاقة المحرك ، ونقل أسطوانة الضغط ، و اجعل آلة الضلع تتحرك من الخلف إلى الخلف للوصول إلى الضلع. غرض واحد للقولبة.

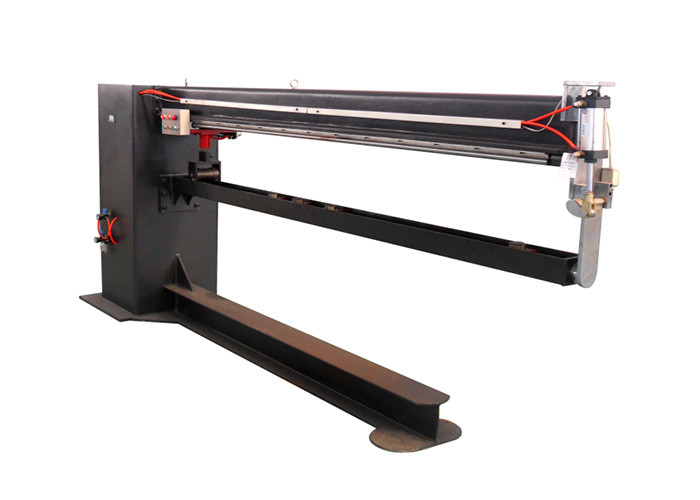

2. L2000mm A pom neumatic O الرحم B arrel آلة Ribb جي
ظروف العمل:

المعايير الفنية والمتطلبات:
1) الفولطية: 380VAC 50HZ
2) تصنيف الطاقة: 1.5KVA
3) ارتفاع / عرض قابلة للطي: وفقا لمتطلبات العملاء ، إذا لم يكن هناك متطلبات خاصة ، يمكن أن يتم وفقا لمتطلبات التقليدية.
4) ضغط الهواء المضغوط: 0.25 mMpa ~ 0.6 mMpa
5) الجزء الكهربائي من فترة الضمان هو سنة واحدة.
6) يمكن للجهاز ضغط خزان المياه الذي تم ربطه ، ويتم تشكيله في وقت واحد. سرعة العمل سريعة والتماس خزان المياه مستقيم وسريع ، والمظهر جميل. إنه جهاز فم مسطح مثالي للعديد من حاويات الأسطوانات الرقيقة.

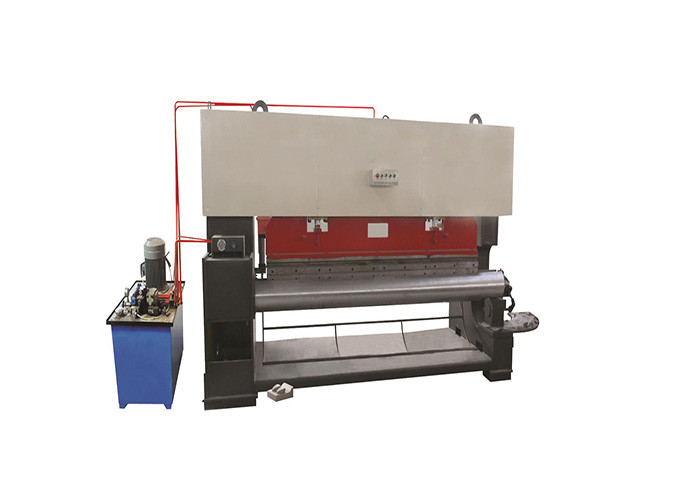

3. L2000mm آلة أوتوماتيكية F قديمة
نطاق التطبيق:
هذه المعدات مناسبة للصفائح المصنوعة من اللؤلؤ ، والألومنيوم المطلي بالزنك ، والفولاذ المقاوم للصدأ ، وصفيحة الفلوروتنيوم وغيرها من المواد. إنها مناسبة للطي والضغط في نطاق L2000mm ، وسماكة الشغل هي 0.4-1mm. يتراوح قطر الأسطوانة من 100 إلى 500 ملم.

طرق التصنيع والمعايير:
1) القالب مصنوع من الصلب أداة الكربون ومعالجتها عن طريق الانتهاء من طحن وطحن. المعالجة الحرارية السطحية.
2) جسم الطائرة مصنوع من اللحام الكربوني الصلب عالي الجودة Q235 ، المواد رائعة ، لضمان صلابة جسم الطائرة ، مستوى التشوه الصغير.
3) ناتئ مصنوع من 45 الصلب ، وتستخدم مخرطة كبيرة وآلة طحن الخارجي لمعالجة الدائرة الخارجية. فتحات الطحن مع الطحن العملاقة الكبيرة. بعد المعالجة الحرارية ، والضغط البارد ، والطلاء بالكروم وغيرها من معالجة التجهيز. صلابة جيدة ، وصلابة عالية السطح ، مقاومة التآكل ، ومقاومة الصدأ.
4) الجزء دعم هوائي ناتئ ، والنظام على ما يرام ، وتحديد المواقع بدقة. يمكن أن تصمد أمام الضغط ناتئ.
5) يتكون ذراع الميزان من 45 فولاذ ، وتتم معالجة الدائرة الخارجية بواسطة مخرطة كبيرة. ذراع التقاط اللحام دقيق ، مما يضمن مزامنة الأسطوانة لأعلى ولأسفل.
6) تعتمد الأجزاء الأخرى على معايير تصنيع المعدات الوطنية ومعالجتها من خلال عمليات متعددة. وتستند المعايير المحددة على المعايير الداخلية.

طرق ومعايير القبول:
تبلغ سرعة تشغيل الجهاز 15 مرة / دقيقة ، يحتاج كل برميل إلى 4 مرات لإكمال العملية (بما في ذلك بانوراما) ، التحميل والتفريغ اليدوي ، كفاءة العمل العالية ، المظهر الجميل والأداء المستقر. إنها حافة الطي المثالية لجميع أنواع حاويات الأسطوانات الرقيقة. معدات متكاملة مناسبة للضغط.

رسم العمل:

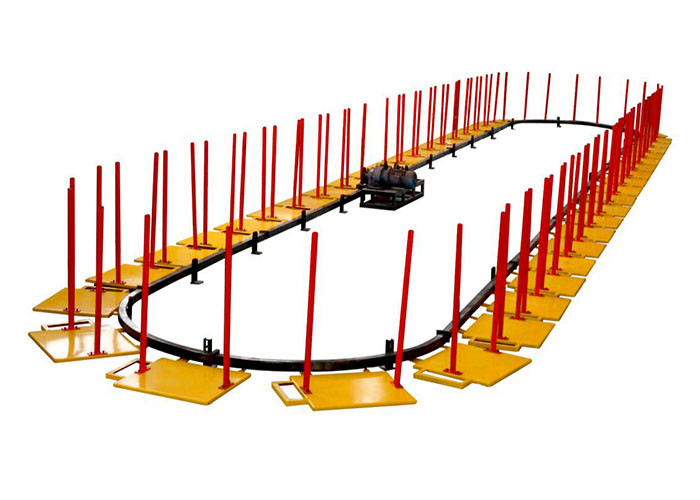

4. على شكل حرف U خط OAM
وصف المنتج:
خط الإنتاج هو خط إنتاج الرغوة الشمسية المتداول في المسار الأفقي مع 18-36 محطة (يتم تحديد المحطة). إنها تعتمد نوع السيارة على شكل حرف U وهي مدفوعة بواسطة المخفض الحركي. يتكون خط الإنتاج بشكل أساسي من التثبيت اليدوي ، والانسداد اليدوي ، قيادة دورة ، (إغلاق المشبك) ، الشحن اليدوي ، دورة التسخين والمعالجة ، القطع اليدوية والرغاوي. يمكن تدوير خط الإنتاج بشكل مستمر ، ويمكنه أيضًا العمل خطوة بخطوة ، وله خصائص البنية المدمجة ، التشغيل البسيط ، النقل المستقر وفعالية الإنتاج العالية ، ويستخدم على نطاق واسع في إنتاج رغوة الكتلة الشمسية.

المعايير الفنية:
1) ملء النموذج: الشحن اليدوي العمودي
2) ملء المتوسطة: POL + ISO (CFC11 أو HCFC141b)
3) فاز خط إنتاج العمل: حوالي 60 ثانية (اعتمادا على مستوى كفاءة العمال)
4) عدد المحطات: 18-36
5) سعة الغاز: 1/2 "(0.5MPa)
6) درجة حرارة الفرن: 50 درجة مئوية ، 10 درجة مئوية
7) السعة: حوالي 50KW (380V ، 50HZ)
8) علاج الوقت: min 20 دقيقة
9) البرمجة الكهربائية مستوردة بالكامل.
10) الجزء الكهربائي من فترة الضمان هو سنة واحدة.
