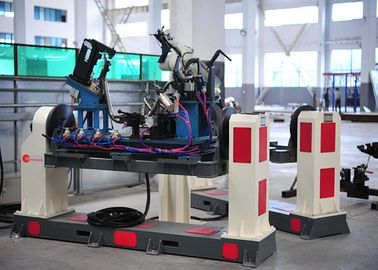

محطة لحام الروبوتات من سلسلة RWS مع 6 محاورCO2 MIG MAG TIG لحامللدراجة الكهربائية / إطار دراجة نارية
الخصائص:

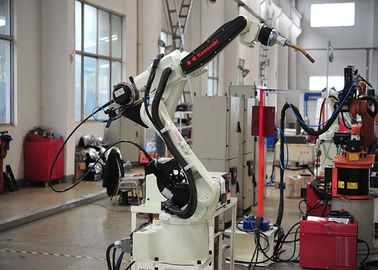

الروبوت BA006N
سيارة الأجرة ذات الذراعالروبوت الدافئ القوس
نطاق الحركة والأبعاد
الأبعاد المعروضة في (ملم).
المواصفات BA006N
| المواصفات BA006N | ||
| النوع | الروبوت المفصل | |
| درجة الحرية | 6 | |
| الحمولة المفيدة (بالكيلوغرام) | 6 | |
| الحد الأقصى للوصول (ملم) | 1,445 | |
| إمكانية تكرار الموقع (ملم) 1 | ± 0.06 | |
| نطاق الحركة (°) | دوران الذراع (JT1) | ±165 |
| ذراع خارج (JT2) | +150 - -90 | |
| الذراع من أعلى لأسفل (JT3) | +45 - -175 | |
| محول معصم (JT4) | ± 180 | |
| ثني المعصم (JT5) | ±135 | |
| التواء المعصم (JT6) | ± 360 | |
| السرعة القصوى (°/s) | دوران الذراع (JT1) | 240 |
| ذراع خارج (JT2) | 240 | |
| الذراع من أعلى لأسفل (JT3) | 220 | |
| محول معصم (JT4) | 430 | |
| ثني المعصم (JT5) | 430 | |
| التواء المعصم (JT6) | 650 | |
| اللحظة (N•m) | محول معصم (JT4) | 12 |
| ثني المعصم (JT5) | 12 | |
| التواء المعصم (JT6) | 3.75 | |
| لحظة العطل (kg•m2) | محول معصم (JT4) | 0.4 |
| ثني المعصم (JT5) | 0.4 | |
| التواء المعصم (JT6) | 0.07 | |
| الكتلة (كيلوغرام) | 150 | |
| لون الجسم | معادلة مونسيل 10GY9/1 | |
| التثبيت | أرضية، سقف | |
| الحالة البيئية | درجة الحرارة المحيطة (°C) | 0 - 45 |
| الرطوبة النسبية (%) | 35 - 85 (لا يسمح بالندى ولا بالثلج) | |
| احتياجات الطاقة (kVA) | 2.0 | |
| درجة الحماية | IP65 | |
| جهاز التحكم | أمريكا | E01 |
| أوروبا | ||
| اليابان وآسيا | ||
¥1: تتوافق مع ISO9283
2: يعتمد على الحمولة و أنماط الحركة

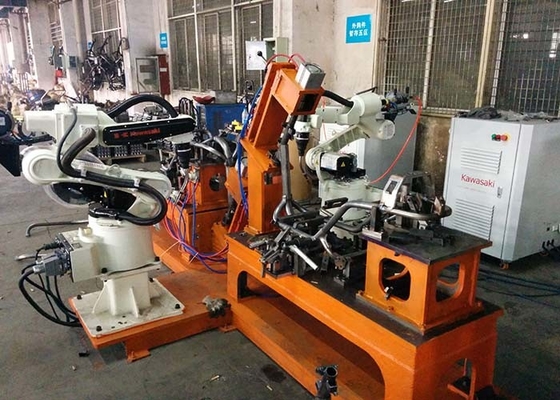

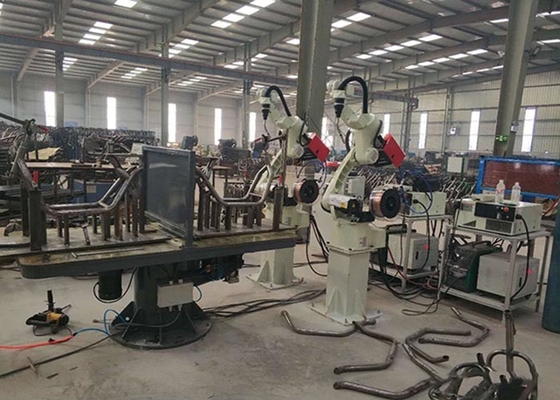

الآلات المستخدمة:
صور القطعة:
