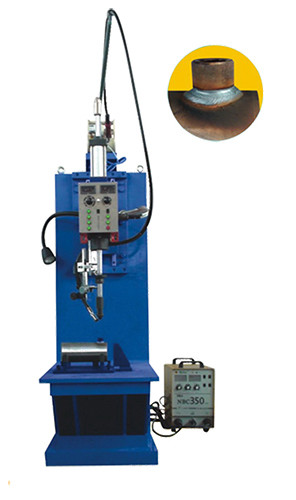

معدات اللحام الأوتوماتيكية لمنفذ الأسطوانات الهيدروليكية ، آلة لحام TIG / MIG
التطبيقات:
لحام طولي أوتوماتيكي عالي الجودة وتشويه منخفض للأسطوانات المعدنية وألواح محاذاة مصنوعة من الفولاذ المقاوم للصدأ والحديد والألومنيوم والنحاس الأصفر.
المميزات:
1. آلة اللحام الأوتوماتيكية لمنفذ الزيت مناسبة للحام بالتبديل ولحام اسطوانة الكرة لصمام الكرة. يتم تشغيل الماكينة بواسطة محركات ، يتم التحكم فيها بواسطة PLC ، ويساعد على التحكم بها مرحل كهربائي ، لذلك يمكن تحقيق اللحام الآلي. يمكن ضبط تيار اللحام واللحام على لوحة التشغيل. لديها مستوى التشغيل الآلي عالية. تتكون الماكينة من جزء قيادة شعلة اللحام ، ونظام هوائي ، ونظام تحكم كهربائي ، ومصدر طاقة لحام درع الغاز.
2. الآلة من النوع العمودي ، وهي تتألف من جزء عقد الشغل ، جزء التحكم الميكانيكي للشعلة. إطار الماكينة ، مصدر طاقة لحام MIG ، وحدة تغذية الأسلاك ، هيكل نسخ الشكل.
3. لحام الشعلة جزء التحكم الآلي
جزء رفع شعلة اللحام: يتألف من اسطوانة هوائية لرفع القاعدة والسكك الحديدية والشعلة. يتم استخدامه للشعلة لأعلى ولأسفل ، والتي يمكن ضبط السرعة بواسطة صمام الضبط. يمكن ضبط وقت الشعلة لأعلى ولأسفل بواسطة PLC.
-شعلة لحام جولة تتحرك جزء: أنها تتألف من الشعلة جولة محور الحركة والعتاد.
- هذا الجهاز يعتمد: الشغل ثابتة على الطاولة ، والشعلة تتحرك في جميع أنحاء الشغل. للراحة ، يمكن ضبط سرعة اللحام على PLC.
، صعودا وهبوطا جزء التكيف دقيقة: أنه يتألف من spring.roller.
جزء هوائي: لديه اسطوانة تعمل بالهواء المضغوط.
4. نظام التحكم الكهربائي
معيار الجهد: 380V-50Hz-3ph. وتألفت من PLC ، جزء القيادة والكابلات ذات الصلة للاتصال. لذلك ، يمكن أن يدرك اللحام الآلي للمعدات.
المعايير الفنية:
| نطاق القطر من ميناء النفط | 15 ملم إلى 50 ملم |
| ارتفاع ميناء النفط (مم) | 20 مم إلى 50 مم |
| نطاق القطر من اسطوانة النفط (مم) | 50 مم إلى 200 مم |
| طول اسطوانة النفط (مم) | 200 مم إلى 1500 مم |
| سرعة اللحام | 2-8mm / ثانية |
| خطوة السكتة الدماغية التكيف | 80 × 80 ملم |
| لحام الشعلة رفع السكتة الدماغية | 200MM |
نظرة عامة على المعدات:
هذه الآلة مناسبة بشكل أساسي لحام أسطوانة الزيت وميناء الزيت المستدير. يتم تشغيل المعدات بواسطة المحرك. يتم التحكم في نظام التحكم بواسطة وحدة تحكم قابلة للبرمجة (PLC) ، يتم استكمالها بواسطة التحكم في الترحيل ، وبالتالي ترتيب التحكم التلقائي في اللحام بشكل مطرد. يمكن ضبط الجهد الحالي لحام مباشرة على لوحة التشغيل. جودة الجهاز بالكامل موثوق بها ، المظهر جميل ، ودرجة الأتمتة عالية.
تعتمد قاعدة الجهاز على شكل حرف V كقاعدة مساعدة ، وهي مناسبة لأنواع مختلفة من أسطوانات الزيت. تتكون الماكينة بشكل أساسي من آلية قيادة شعلة اللحام ، ونظام هوائي ، ونظام تحكم كهربائي ، وآلة لحام كهربائية.
برنامج التشغيل التلقائي لحام:
العملية المحددة هي كما يلي: ضبط حجم التيار والجهد وفقًا لمتطلبات الإنتاج → ضبط زاوية شعلة اللحام ← كشف الغاز ← تم تمديد أسطوانة الشعلة السفلية ← أسطوانة الشعلة السفلية ممتد إلى الموضع ← التبديل اليدوي إلى التشغيل التلقائي ← البدء ← بدء القوس ← اكتمال دوران شعلة اللحام ← الانحناء ← مواصلة زاوية ضبط الخمول (بعد اللحام ، زاوية الخمول ليست صفرية) ← انعكاس المشعل إلى الأصل ← اكتمال دورة عمل واحدة .
أثناء دوران شعلة اللحام ، تقوم آليات الضبط الدقيق العلوي والسفلي أيضًا بقيادة شعلة اللحام لأعلى ولأسفل لاستكمال متطلبات مسار خط التقاطع.
التكوين الرئيسي:
بند | اسم | مواصفات / نموذج | كمية | العلامات التجارية |
| 1 | آلة لحام جميع الرقمية | NBC350 | وحدة 1 | شانجها هوجونج |
| 2 | الأسلاك المغذية | وحدة 1 | شانجها هوجونج | |
| 3 | PLC | 30 نقطة مع التواصل | 1 مجموعة | دلتا تانوي |
| 4 | أدلة خطية | 25B | 1 مجموعة | تايوان أبا |
| 5 | المنزلق | 25B | 1 مجموعة | تايوان أبا |
| 6 | أسطوانة | SCJ80 * 125-50 | 1 قطعة | تايوان ياديك |
| 7 | محرك | 55ZTT54PX24 | الصين شانتي |
صور من الشغل اللحام:
