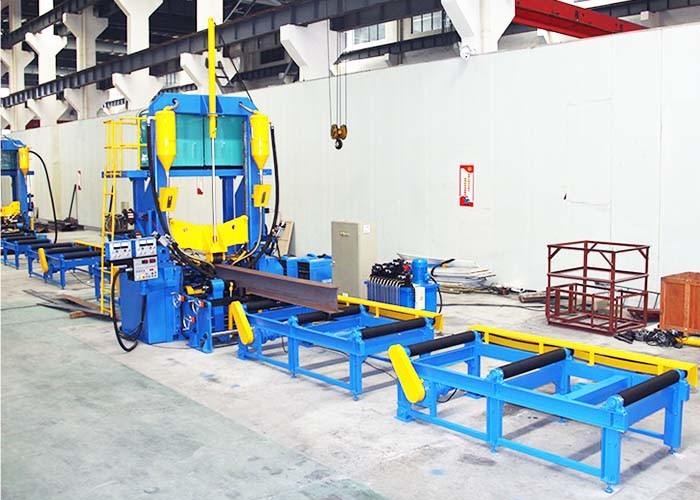

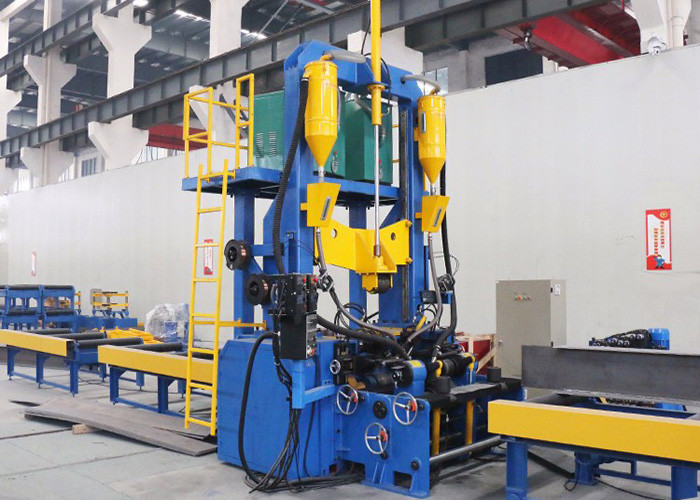

ZHJ0815 حسب الطلب H شعاع الصلب التجمع لحام استقامة الجهاز
هذه آلة خاصة لتجميع شعاع H ، اللحام والاستقامة ، فهي تجمع بين العمليات الثلاث في جهاز واحد ، مما يحسن الإنتاجية ، ويقلل التكلفة ، ويوفر مساحة التركيب. يمكن أن تنتج شعاع H و B شعاع بكفاءة عالية.
الأداء والخصائص:
1. آلة التجميع الرئيسية تتبنى بنية التجميع الثقيلة التي طبقت براءة الاختراع ، لوحة الويب ولوحة محور الفلنجة وتحديد المواقع بشكل أوتوماتيكي ، لجعل دقة التجميع والكفاءة تحسنت بشكل كبير.
2. يتم إعداد آلية إصلاح شعلة اللحام الثابتة بشكل منفصل ، فهي لا تستطيع ضبط ارتفاعها وحركتها الأفقية فحسب ، بل يمكنها ضبط زاوية شعلة اللحام في اتجاهين ، فهي تضمن شكل التماس اللطيف.
3. آلة استقامة مساعد لديها هيكل مصمم خصيصًا ، يمكن لبكرتي التمليس تصويب الشغل تلقائيًا تحت دفع اسطوانة الزيت ، آلية التمليط لن تحجب خط الرؤية في التماس ، فمن الملائم أن ترى ضبط شعلة اللحام وجودة التماس .
4. يمكن تفريغ آلة التجميع والمساعدة لآلة الاستقامة والعمل بشكل منفصل.
5. آلة استقامة مساعد يمكن أن تعمل كآلة فرد صغيرة بعد تجديدها.
T echnical Parameters:
| ارتفاع الويب (مم) | 200-1500 |
| سمك الويب (مم) | 6-14mm |
| استقامة السرعة (م / دقيقة) | ،35-3 |
| عرض شفة (مم) | 200-800 |
| سمك شفة (مم) | 6-20mm |
| سرعة العودة (م / دقيقة) | 3M / دقيقة |
| قوة الجهاز الرئيسية | 13 |
تفاصيل المنتج:
1. أنواع مختلفة من نوع اللحام ، فإنه يمكن استخدام واحد سلك لحام قوس واحد أو قوس واحد سلك لحام وفقا لمتطلبات المستخدمين ؛ كما يمكنها استخدام لحام القوس المغمور أو اللحام المحمي بالغاز.
2. يتم تشغيل جهاز توسيط بلوحة الشفة و الويب بواسطة محرك هيدروليكي. انطلاقاً من مخفض الدود ، ناقل الحركة ، قضيب البرغي ومسمار الرصاص ، يمكن لولب التثبيت أن يركّز ويشبك الشفة والويب لتحقيق التمركز الأوتوماتيكي.
3. صندوق التحكم لحام لينكولن ، نظام تعديل التردد و السرعة.
4. يتم وضع صندوق التحكم الكهربائي ولوحة التشغيل بشكل منفصل ، وهو مناسب للتشغيل.
عينة:
تشويه منخفض ، فجوة لحام جميلة.
الوظيفة الفنية:
1. يتم تشغيل جهاز توسيط بلوحة الشفة والويب بواسطة محرك هيدروليكي. انطلاقاً من مخفض الدود ، ناقل الحركة ، قضيب البرغي ومسمار الرصاص ، يمكن لولب التثبيت أن يركّز ويشبك الشفة والويب لتحقيق التمركز الأوتوماتيكي.
2. يتم إعداد آلية إصلاح شعلة اللحام الثابتة بشكل منفصل ، فهي لا تستطيع ضبط الارتفاع وحركة التحرك الأفقي فحسب ، بل يمكن ضبط زاوية شعلة اللحام على اتجاهين ، فهي تضمن شكل التماس اللطيف.
3. يعتمد جزء النقل الرئيسي على المخفض الحركي للقيادة ، وتعتمد سرعة التجميع واللحام على تعديل السرعة المتغيرة AC ، وسرعة ضبط السرعة هي 0.35 - 3 متر / دقيقة.
4. آلة استقامة مساعد لديها هيكل مصمم خصيصًا ، يمكن لبكرتي التمليس تسطيح الشغل تلقائيًا تحت دفع اسطوانة الزيت ، آلية التمليط لن تحجب خط الرؤية عند التماس ، فمن المريح رؤية ضبط شعلة اللحام وجودة التماس .
5. يمكن تصميم آلة التجميع ومساعد الاستقامة والعمل بشكل منفصل.
6. هذا الجهاز يعتمد نظام التشحيم المركزي ، فإنه يمكن التأكد من أنه يمكن تشحيم نقاط التشحيم الموزعة على نطاق واسع ، وتحقيق الغرض من التشحيم الجيد ، والحد من التآكل وإطالة عمر الخدمة للمعدات.
