| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Metalwork |
| إصدار الشهادات: | CE, ISO, CCC |
| رقم الموديل: | سلسلة HBT |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | Mainframe عارية في الحاوية ، مربع التحكم الكهربائي في صناديق plywooden |
| وقت التسليم: | 30 يوما |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | مجموعات 100 شهريا |
| وزن: | 100KG-50000KG | استعمال: | دوران أفقي للحام |
|---|---|---|---|
| قطر الطاولة: | 400-4000mm | الجهد االكهربى: | 3 درجة فهرنهايت ، 380 فولت ، 50 هرتز |
| اللون: | أزرق ، رمادي أو حسب الطلب | ضمان: | 1 سنة |
| تسليط الضوء: | آلات لحام خط أنابيب,معدات لحام خط أنابيب |
||

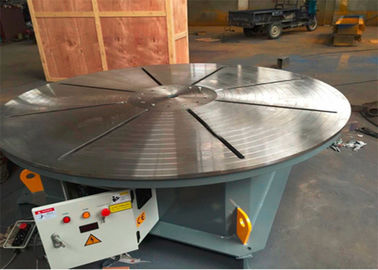

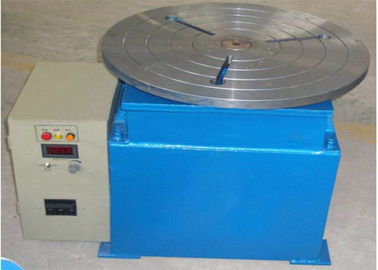

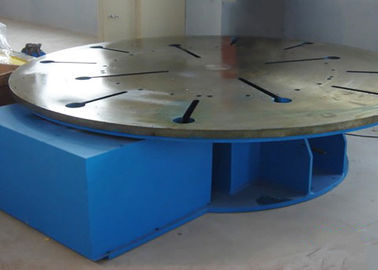

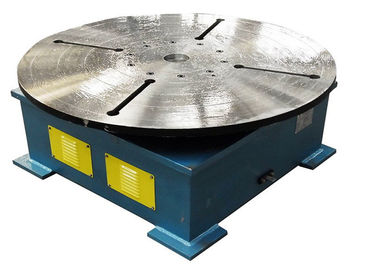

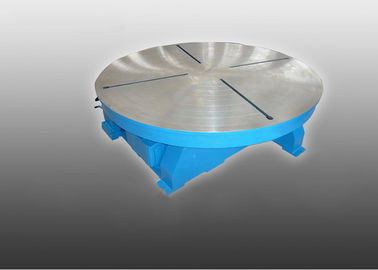

HBT طاولة اللحام الدوران الأفقي
لدينا العديد من أنواع القرص الدوار ، على سبيل المثال .HB01 ، HB03 ، HB10 وهلم جرا. أيضا يمكننا تصميم الجهاز وفقا لشغل العميل. يمكنك تحديد سرعة الدوران.
ميزات:
1. باستخدام جنبا إلى جنب مع الذراع الروبوت لحام التلقائي.
2. غيرها من الجهد مثل 220V / 380V 50Hz كلها متاحة.
3. سرعة دوران هو 0.05 ~ 05. دورة في الدقيقة في قراءات رقمية على مربع كهربائي.
4. يمكن لدوران اللحام الدوران أن يدور 360 درجة بواسطة التحكم VFD ، التشغيل في صندوق التحكم اليدوي.
5. حجم الجدول 2000 ملم مع وجود ثقب خاص في مركز الطاولة يطلبه العملاء.
6. التحكم هو مربع التحكم عن بعد ، تبديل القدم اختياري أو زاوية إمالة إذا أردت.
7. مع M24 T- شكل البراغي ، يمكنك إصلاح قطعة العمل الخاصة بك على الطاولة للدوران واللحام.
المعايير الفنية:
| نموذج | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| تحميل تقييمه كجم | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| تدور سرعة rpm | 0،1-1 | 0،1-1،1 | 0،1-1 | 0،09-،9 | 0،08-،8 | 0،07-،7 | 0،06-،6 | 0،06-،6 | 0،05-،5 | 0،05-،5 | 0،04-،4 | 0،04-،4 | |
| إمالة سرعة دورة في الدقيقة | 2 | 0.8 | 0.5 | 0.4 | 0.3 | 0.2 | 0.14 | 0.14 | 0.14 | 0.14 | 0.10 | 0.10 | |
| جدول العمل مم | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
Max.eccentricity المسافة ملم | 100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| أقصى مركز الجاذبية مم مم | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| الدائر قوة المحرك كيلووات | 0.06 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | 5.5 | |
| إمالة قوة المحرك كيلووات | 0.18 | 0.55 | 1.1 | 1.5 | 2.2 | 3 | 4 | 4 | 5.5 | 7.5 | 7.5 | 11 | |
| تدور ديا. في 90 درجة ملم | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| البعد | L ملم | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H ملم | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| ب م | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| وزن المعدات كجم | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| سرعة ضبط الطريق | سرعة الإعادة هي VFD (COMMON BREAK MOTOR) | ||||||||||||
| سرعة الإمالة ثابتة (محرك المكابح العادية) | |||||||||||||
الوضعية:
1. سفن الضغط
2. الصناعات التحويلية الأنابيب
3. طاقة الرياح تلفيق
4. تصنيع خزان الوقود الكيميائي والوقود
5. أي مهمة أسطوانية ثقيلة
