تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Metalwork
إصدار الشهادات: CE, ISO, CCC
رقم الموديل: CNC4-6P500
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: خشب رقائقيّ صندوق
وقت التسليم: 40 يوم
شروط الدفع: L / C ، T / T
القدرة على العرض: مجموعات 100 شهريا
كابلات السيارات والمضاعفات: |
اليابان باناسونيك مضاعفات درع الكابلات |
قدرة قطع البلازما: |
بيرس 22 مم الفولاذ الطري |
طريقة القيادة: |
محرك واحد |
عمليّة قطع نوع: |
مصل دمّ |
برنامج تحكم: |
أنبوب FLSK |
ضمان: |
1 سنة |
كابلات السيارات والمضاعفات: |
اليابان باناسونيك مضاعفات درع الكابلات |
قدرة قطع البلازما: |
بيرس 22 مم الفولاذ الطري |
طريقة القيادة: |
محرك واحد |
عمليّة قطع نوع: |
مصل دمّ |
برنامج تحكم: |
أنبوب FLSK |
ضمان: |
1 سنة |

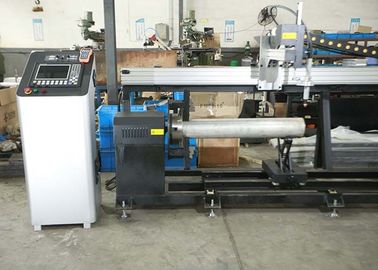

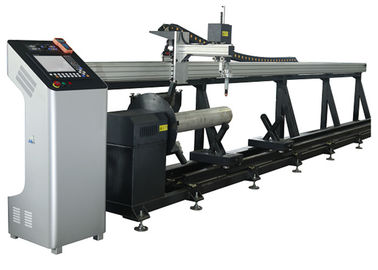

أنبوب ماستر 2 محور CNC البلازما معتدل آلة قطع الأنابيب مع محرك باناسونيك
تفاصيل المنتج:

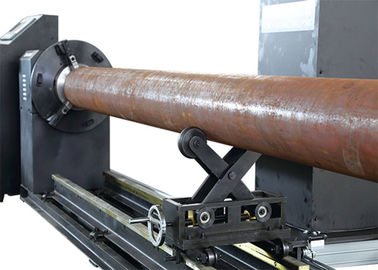

1) يتم استخدامه تصميم نمط العملاقة ، وهو مواز للأنبوب. جرار مع أداة الرفع المثبتة على شعاع العملاقة. يتم تثبيت الأنبوب بواسطة فك تشاك ، ومع دعامات أنابيب متحركة وقابلة للتعديل والتي توجد على القضبان وتحت الأنبوب.
2) عند القطع ، سيتحكم نظام التحكم CNC في حركة الجرار وتدوير الأنبوب ، لقص الأنبوب. كامل استقرار الجهاز العمل ويمكن استخدامها على المدى الطويل. عملية سهلة وكفاءة عالية.
3) يصلح العمل لقطر 50-500mm دون قطع الأنابيب شطبة.
بيانات الجهاز:
قطر القطع الفعال: | 50-500mm |
طول القطع الفعال: | 6000mm معالجة |
أقصى وزن للأنبوب: | 1000KG |
سرعة الدوران المقدرة: | 0-15 دورة في الدقيقة |
أنبوب البيضاوي: | ≤2٪ |
| كمية الدعامات الأنابيب: | 4 مجموعات |
| أقصى زاوية شطبة: | لا وظيفة شطبة |
| دقة شطبة: | لا وظيفة شطبة |
| الشعلة رفع المسافة (z): | ≤210mm |
دقة العمل: | ± 0.2 مم / م |
رفع وهبوط التعديل: | ارتفاع الكهربائية والتحكم عن بعد (البلازما THC سوف تتحكم في ارتفاع الشعلة عند القطع) |
طاولة القطع: | قطع الأنابيب هدفين و لاعبا اساسيا |
تسوية السلامة: | وقف التحول في حالات الطوارئ |
مدخل الطاقة: | مرحلة واحدة AC220V + 3Phase AC 380V |
المكونات الأساسية والمواصفات:
شعاع قوي مع تبديد الحرارة ، مع اللحام وبعد معالجة تخفيف التوتر. تأكد من أن الشعاع قوي ويصعب تشويهه.
1) طول المحور س الطريق: 7000mm
2) نظام قيادة المحور X: TORCH LENGTH MOVING ENERING TO PIPE DIRECTION (محرك خطوة مع سائق وصندوق تروس)
3) القطر تشاك المحور Y: -50-500mm
4) نظام قيادة المحور ص: PIPE ROTATING AXIS (اليابان PANASONIC servo 750W محرك سيرفو رقمي مع صندوق التروس للسائق)
5) نظام قيادة المحور Z: محور الرفع لأعلى ولأسفل
6) X و Y محور نقل الغاز والكابلات: سلسلة الكابلات الصناعية الثقيلة
7) س محور السكك الحديدية: 24KG / م عالية الوضوح السكك الحديدية الثقيلة
8) خزانة التحكم ، الخزانة الكهربائية ، الخزانة عالية التردد: مع مكونات OMRON ، SIEMENS ، موصل طرف السلك SCHNEIDER
شرط حالة الموقع من الجهاز:
1. متطلبات الجهد:
1) 3 × 400 فولت ± 10٪ / 50 هرتز ، 220 فولت ± 10٪ / 50 هرتز
2) ثلاث مراحل الجهد استقرار أقل من ± 5 ٪
3) ثلاث مراحل الجهد عدم الاتزان أقل من 2.5 ٪
4) اقترح باستخدام مصدر الجهد استقرت.
ملاحظة: التأريض المقاومة ≤10.
2. ضغط ضغط الهواء شرط (قطع البلازما):
1) طار الغاز المتطلبات: 0.9m3 / دقيقة
2) ضغط الغاز: 8.3kg / cm2
3) درجة حرارة نقطة الندى لا تتجاوز 5 درجة مئوية: محتوى الزيت ≤ 0.003 جزء في المليون الجسيمات الصلبة ≤ 0،01 ميكرون
4) اقترح استخدام ضاغط الهواء الخالي من الزيت ومجفف التجميد والمرشح الفائق (لا يمكن أن يحتوي النظام على مكونات للصدأ).
3. يجب أن تكون أنابيب القطع انحراف سطح بيضاوي الشكل أملس أقل من قطر 5 مم. الوصول إلى معيار ISO.
4. درجة حرارة العمل: -10 درجة مئوية -45 درجة مئوية
الرطوبة: <90 ٪ ، لا تكاثف
المناطق المحيطة: التهوية ، لا يهز كبير
عينة القطع:
