مكان المنشأ: | الصين |
اسم العلامة التجارية: | Metalwork |
إصدار الشهادات: | CE, ISO, CCC |
رقم الموديل: | RWS سلسلة |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | مربع بليوودين |
وقت التسليم: | 60 يوم |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | مجموعات 100 شهريا |
الجهد االكهربى: | 380V ، 3PH ، 50HZ أو مخصصة | روبوت العلامة التجارية: | اليابان كاواساكي |
---|---|---|---|
ليزر مصدر: | الصين Raycus ، أو ألمانيا IPG | الأدوات: | حسب الطلب |
قوة: | 300W | ضمان: | 1 سنة |
تسليط الضوء: | قطع البلازما الروبوتية,آلة القطع الهيدروليكية |

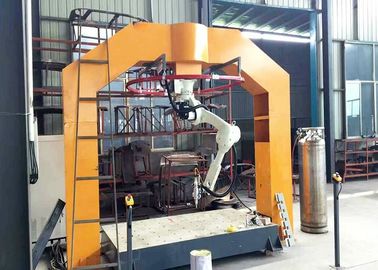

RWS Series 3D Robotics cutting station with Fiber Laser Cutting
تتكون محطة قطع الروبوتات الآلية من ذراع الروبوت ، وحدة تحكم الروبوت ومصدر القطع بالليزر. يتكون الروبوت من جسم الروبوت وجهاز التحكم (الأجهزة والبرامج). بينما بالنسبة لمصدر القطع ، فإنه يشمل بشكل عام مصدر القطع بالليزر ، مشعل القطع بالليزر (المشبك) ، مبرد الماء ، إلخ.
3D الليزر قطع الليزر الآلي
إن جهاز القطع بالليزر الليفي ثلاثي الأبعاد هو جهاز القطع بالليزر المتطور الذي يقوم بعمليات القطع المرن للوحات المعدنية متعددة الأبعاد ومتعددة الاتجاهات مع اعتماد رأس القطع الليزري الليفي المتخصص ونظام التتبع بالسعة العالية الدقة ووحدة الليف الليزرية والنظام الآلي الصناعي . باستخدام أداء مرونة الروبوت وسرعته .besides وفقا لحجم الشغل المختلفة ، فإنه يمكن أن تفعل قطع ثلاثي الأبعاد لقطع العمل غير النظامية من خلال قطع رأس الألياف الليزرية من خلال التثبيت الرسمي والعكسي للإنسان الآلي. كما يتطلب تعليم البرمجة أو البرمجة دون اتصال وفقا لمختلف المنتجات والمسارات المختلفة. تحت استخدام نقل الألياف الليزرية إلى قطع الرأس (يتم تجهيز رأس القطع الليزري الليفي مع جهاز أوتوماتيكي من الألياف المتخصصة وجهاز نقل مسار الضوء) ، ونظام التنسيق ، يمكن للآلة تحقيق قطع ثلاثية الأبعاد للمعادن المتعددة.
وفقا لسمك الصفائح المعدنية ، فإن اختيار قوة الألياف يختلف أيضا. إن أنظمة التبريد المختلفة مجهزة أيضاً بوحدة ليزر ذات طاقة مختلفة لضمان عمل وحدة الليزر العادية. من أجل تلبية متطلبات القطع للعملاء ، في هذه الأثناء ، نحتاج إلى اختيار ليزر الألياف مع الطول المناسب وفقًا لقطر العمل شبه الذري للذراع الروبوتية وقطع الشغل.
ميزات:
1. يمثل أفضل مزيج من التقنيات المتطورة وتقنية التحكم الرقمي مستوى القطع بالليزر الأكثر تقدما.
2. تم تبني آلية التصنيع باستخدام مناور مستوردة وستة محاور ، ودمج معدات توجيه شعاع الليزر في ذراع الروبوت. يمكن لمزيج حزمة الليزر المستقرة وتحريك ذراع الروبوت تحقيق إنتاج أي منحنى معين أو محدد في الفضاء الثلاثي الأبعاد. لذلك ، عملية مريحة ، عالية الذكاء وتقليل وقت الدورة بشكل كبير ، ويمكن أن تضمن سرعة تحرك عالية ، ودقة عالية وموثوقية عالية.
3. مجهزة بنظام التحكم المتحرك الاحترافي يمكن التأكد من أن تأثير القطع ومستقرة الحركة ، كل هذا يجعل عملية أكثر ملاءمة وسهلة.
4. رأس قطع ليزر عالي الدقة مستورد ، استجابة سريعة ، قطع دقيقة.التعاون مع يد cnc بكفاءة ، تجنب التحطيم بين رأس الليزر ومواد العمل ، وكذلك ضمان بقعة القطع للحصول على جودة قطع مستقر.
5. الجمع بين الروبوت الصناعي والألياف الليزرية ، تضمن عملية التشغيل الكاملة.شريحة قطع الشريحة ، دون إعادة المعالجة. تقصير كبير في عملية العمل ، والحد من تكاليف العفن العمالة ، وأيضا تحسين درجة المنتج والقيمة المضافة ؛
6. إن رأس الليزر يمكن أن يحافظ على ضغط الغاز 1.0Mpa. إن المعدات الهوائية ذات الضغط العالي تحسن من قدرة القطع لمواد القطع الصعبة مثل الفولاذ المقاوم للصدأ.
7. استخدام الروبوتات الصناعية يقلل كثيرا من تكلفة النظام ، ويقلل من تكلفة نظام الطاقة والحفاظ على النظام ، ويقلل من مساحة النظام.
الوضعية:
متوفر في المواد المعدنية مثل الفولاذ الصلب والفولاذ الكربوني والصلب السليكون وسبائك التيتانيوم والألويز في مجال القطع ثلاثي الأبعاد. تستخدم على نطاق واسع في الصناعات التحويلية المختلفة ، مثل صناعة السيارات ، تصنيع القالب ، المعدات الطبية ، shipbuliding ، الطيران ، الأجهزة ، الديكور ، خدمات تدقيق المعادن للأجانب وغيرها.
مصدر الليزر:
الصين Raycus أو ألمانيا مصدر ليزر IPG
مقارنة بين آلة القطع بالليزر ذات 5 محاور و روبوت القطع بالليزر
مشروع | خمسة أداة آلة محور + ليزر CO2 | الروبوت الصناعي + ليزر الألياف |
سرعة العمل | سرعة مختلفة وفقا لمواد قطعة العمل ، سمك قطعة العمل وقوة الليزر | سرعة مختلفة وفقا لمواد قطعة العمل ، سمك قطعة العمل وقوة الليزر. مثل قطع الكربون الصلب 1.5MM مع ليزر 200W ، سرعة ما يقرب من 5M / دقيقة. |
تهمة صيانة الليزر | InflationHe، Ne، CO2.etc، total 30 RMB / Hour | لا حاجة للتضخم الهواء ، والحياة لمدة 100،000 ساعة. |
استهلاك طاقة النظام | حوالي 30KW | ضمن 6KW |
نوع التبريد | مياه التبريد ، حجم كبير | أقل من 400W هو تبريد الهواء ، فوق 400W هو مياه التبريد ، حجم صغير |
مساحة أرضية النظام | 50-100m2 | ضمن 10m2 |
تكلفة الأوكسجين الإضافي | مختلفة وفقا لمواد قطعة العمل ، سمك قطعة العمل | مثل داخل الكربون الصلب 2mm ، الجرعة O2 حوالي 15 يوان / ساعة |
برامج برمجة خارج الشبكة | حسنا | حسنا |
تكرار المواقع دقة | ضمن 50um | ضمن 100um |
نطاق المعالجة | المعادن وغير المعدنية | فلز |
