| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Metalwork |
| إصدار الشهادات: | CE, ISO, CCC |
| رقم الموديل: | CNC4-1060P |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | خشب رقائقيّ صندوق |
| وقت التسليم: | 40 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | مجموعات 100 شهريا |
| نمط النقل: | رف والعتاد | cnc نظام: | شنغهاي Fangling |
|---|---|---|---|
| نمط المحرك: | محرك الخطوة محرك واحد | طرق القطع: | قطع البلازما (مع مولد البلازما) وقطع الشعلة |
| أعداد داعم الأنابيب: | 2 قطعة | لهب الشاعل التلقائي: | اختياري |
| ضمان: | 1 سنة | ||
| تسليط الضوء: | آلة قطع الأنابيب البلازما,آلة قطع أنبوب البلازما |
||

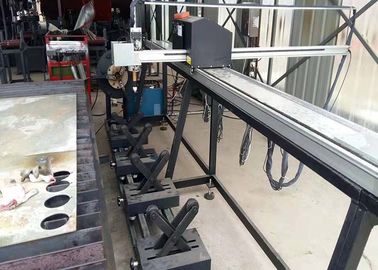

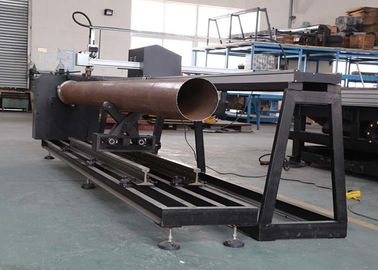

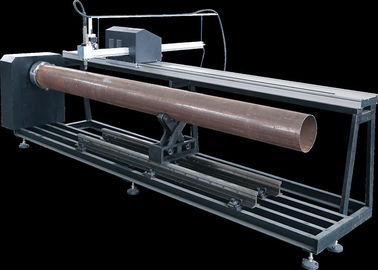

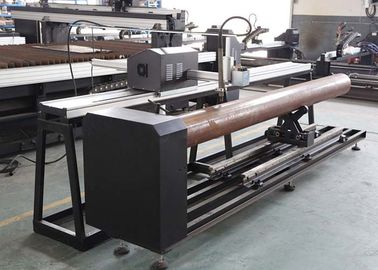

آلة قطع أنبوب اللهب البلازما المتقاطع ذات ثلاثة محاور CNC مع برنامج تقني عالي المستوى
تعليمات:
1. ينطبق بشكل أساسي على القطع الحرارية للتقاطع والجزء العلوي من أنظمة الأنابيب المختلفة.
2. مواد قطعة العمل: فولاذ منخفض الكربون ، (انتباه: يجب أن تستخدم أنابيب النحاس والنيكل وأنابيب الصلب غير القابل للصدأ قطع البلازما.
3. يمكن قطع الفولاذ العادي (CNC آلة قطع الشعلة / البلازما) وتحقيق قطع الصلب لهب / البلازما المطلقة. آلات قطع الأنابيب المتقاطعة CNC يمكن أن تحقق وظائف مختلفة.
معلمات المحور:
| محور | محور الربط |
| X-محور | تدور من الأنابيب |
| Y-محور | المحور الافقي |
| Z المحور | المحور التصاعدي |
بيئة العمل:
درجة الحرارة: -5 ~ 40 ℃ ؛
الرطوبة: ≤90 ٪.
مزود الطاقة: 220V ± 10 ٪ 50HZ
ميزات المنتجات:
1) الإصدار القياسي لا يمكن فقط قطع الشعلة والبلازما على حد سواء ، ولكن أيضا يمكن قطع كل من لوحة الأنابيب والفولاذ.
2) باستخدام تقنية AC ذات المرحلة الثالثة ذات الجهد العالي للمحرك ، فإن المحركات تحصل على المزيد من الطاقة ولكن أقل فضوليًا.
3) يمكن أن تجعل قطع حفرة الأنابيب مثيرة للاهتمام في اتجاهات مختلفة وأقطار مختلفة.
4) يمكن قطع قسم منحرف من الأنابيب.
5) يمكن أن تقطع مأخذ نهاية أنبوب تتقاطع للأنابيب الرئيسية.
6) يمكن قطع حفرة مربعة و فترة زمنية محددة وجميع الأشكال على الأنابيب.
7) يمكن قطع الأنابيب.
8) يمكن قطع نهايات الانحناء المزدوج لثني الأنابيب بعد اللحام.
وسائط النقل والقطع:
نقل الصلب قطع التصنيع باستخدام الحاسب الآلي: هيكل نوع تشاك
وضع القطع: قطع البلازما
وضع THC: الحركة الكهربائية
الأجزاء الرئيسية من الآلات:
| اسم | كمية |
| نظام التحكم: | 1 مجموعة |
| قاعدة تشاك: | 1 قطعة |
| تعديل الجسم الصلب الأنابيب: | 2 مجموعات |
| أجزاء من الرأس: | 1 مجموعة |
| قاعدة أعلى الرأس: | 1 مجموعة |
| أسفل قاعدة الرأس: | 1 مجموعة |
| تعقب: | 6.5 م |
| التحكم التلقائي في ارتفاع القوس: | 1 مجموعة |
| تحديد مقاومة التصادم: | 1 مجموعة |
متطلبات الدقة الرئيسية:
يجب أن تتطابق قطعة العمل مع المعايير الوطنية. دقة تحديد المواقع لطول العمل: 0.2mm / 2000mm ؛ دقة تحديد المواقع لشريط الحافلة: ± ± 0.5mm ؛ تسامح المسافة بين رؤوس الأنابيب: ± ± 0.5 مم.
1) دوار الحركة
نظام القيادة: محرك إضافي لصندوق التروس الدقيق والعتاد.
سرعة الدوران: 0.1-25 دورة / دقيقة
استعادة الدقة: ± 0.3 مم
2) حركات عربة الشعلة
نظام القيادة: صندوق التروس الدقيق (محلي الصنع) ؛ نقل العتاد والمسار.
الطريق الفعال: مثل L1
دقة الترميم: ± 0.2mm
قطع العمل:
أجهزة السلامة:
جهاز مقاوم للتصادم ومفتاح الحد.
حد جهاز القفل الذاتي في البرنامج.
مفتاح إيقاف الطوارئ في صندوق التحكم.
