أسطوانة الزيت الهيدروليكي معدات اللحام الأوتوماتيكية

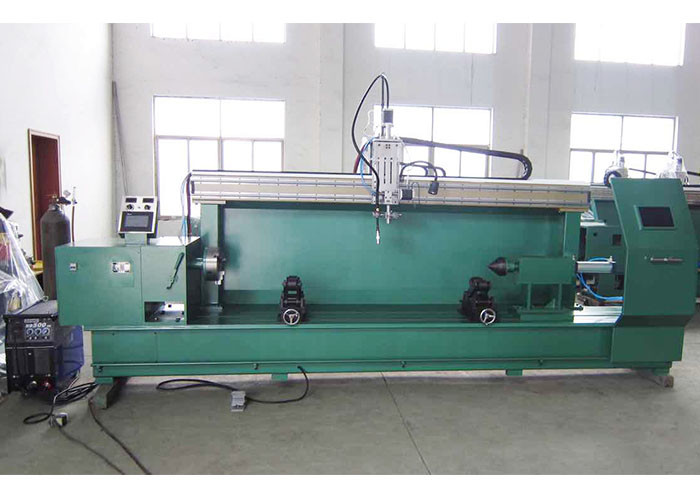

التلقائي الهيدروليكية النفط اسطوانة أفقي آلة التماس محيطية

متطلبات الشغل:

1) كائن اللحام: لحام اسطوانة واسطوانة أسفل الخامس ، لحام على شكل حرف U ، اسطوانة ولحام فيليه شفة.

2) المواد: أنابيب الصلب ST 52 خبز وشانك الصلب SAE 1045 ؛

3) قطر الاسطوانة: ～ 40 ～ ¢ 450 مم ؛

4) طول الشغل: 100 ~ 3000 ملليمتر.

5) سمك الاسطوانة: 5 ~ 50 مم.

نظرة عامة على المعدات:

المتطلبات الوظيفية:

1) يرضي اللحام باللحام ذي الشكل V للأسطوانة وأسفل الأسطوانة ، ولحام اللحم بين الأسطوانة والشفة ؛

2) تعتمد آلة اللحام الخاصة على طريقة تدوير قطع الشغل وتثبيت مسدس اللحام ؛ شعلة اللحام مجهزة بآلية ضبط دقيقة وجهاز ضبط زاوية ثنائي المحور ، والذي يمكنه ضبط زوايا لحام مختلفة ؛ يتم التحكم في رفع شعلة اللحام بواسطة محرك ، حيث يقوم المحرك المتدفق بدفع مسدس اللحام إلى الأرجوحة ؛ يعتمد الجهاز الذي يتصدر الطبقة الخلفية على التحكم في ضغط الهواء. رئيس الجهاز يستخدم ثلاثة مخلب المشبك حامل. يمكن تشغيل الجهاز تلقائيًا ، يدويًا وشبه تلقائيًا ؛

3) إن الجهاز يعتمد نظام التحكم القابل للبرمجة (PLC) لتحقيق الإنتاج التلقائي للعملية.

الميزات الرئيسية :

1) عملية اللحام: تم اعتماد لحام CO2 ، يتم تدوير الشغل ، وشعلة اللحام تتأرجح ولحام متعدد الطبقات.

2) قوة لحام: لحام امدادات الطاقة باستخدام آلة لحام الغاز محمية بالإضافة إلى سلك التغذية.

3) متطلبات موقف لحام: موقف أفقي لقط ، العملية.

4) هيكل الآلة الخاص: إن أداة آلة اللحام مصنوعة من الفولاذ الكربوني ، وهي صلبة ومستقرة. يتم تعيين آلية نشطة و tailstock الضغط على طرفي الجهاز. تم إصلاح الرأس و tailstock قابل للتعديل.

5) رأس الماكينة النشط: يتم تدوير دوران الشغل بمحرك متغير التردد + مخفض + ثلاثة فك. الحركة مستقرة وتنظيم السرعة ستبليس. يسترشد الذيل بأكمله بواسطة القضبان (استيعاب الشغل بأطوال مختلفة).

6) Tailstock: الجزء العلوي من الجزء الضيق يعتمد طرف ضغط الهواء.

7) آلية نقل شعلة اللحام: تعتمد ضغط الهواء للتحكم في رفع الشعلة. لحام الشعلة يتأرجح بمحرك لديه مسافة الرفع التلقائي بين الطبقات. يمكن ضبط حجم الأرجوحة اليمنى واليسرى لشعلة اللحام ، والتي يمكن ضبطها وفقًا لاحتياجات الإنتاج.

8) آلية القوس: عندما يكون قطر الشغل مختلفًا عن طريق ضبط فتحة إطار الأسطوانة ، فإن المركز لا يزال ثابتًا مع مركز الدوران.

9) باب واقي وصندوق صندوقي: يتم توفير باب انزلاق متحرك في المقدمة ، ومزود بزجاج واقٍ للحام لمراقبة حالة اللحام ومنع إشعاع حماية القوس وتلف رشة اللحام على جسم الإنسان ، ومتكامل مع الباب ، يبدو الجهاز جميلًا.

10) نظام التحكم في ضغط الهواء: العلوي تلسكوبي ، تصميم النظام يتطابق مع المعايير الوطنية.

11) نظام التحكم الكهربائي: يتم استخدام وحدة التحكم القابلة للبرمجة (PLC) كوحدة التحكم الرئيسية ، وتتم حماية نقطة الخرج بواسطة مرحل وسيط. يتم استخدام شاشة العرض الصينية التي تعمل باللمس كواجهة حوار ضبط المعلمة. يمكن للشاشة التي تعمل باللمس ضبط الجهد لحام والتيار لكل طبقة. اضبط سرعة اللحام وسرعة التأرجح لكل طبقة ، مع وظيفة رفع الشعلة الأوتوماتيكية والوظائف اليدوية والتلقائية.

12) يمكن تحقيق تعديل مواصفات اللحام الرقمي الكامل على وحدة التحكم ، يمكن تنفيذ الإعداد ، يمكن ضبط سرعة اللحام بدون خطوات ، العرض العددي ، الإعداد المسبق لعدد حلقات اللحام.

13) قم بإعداد خزانات التحكم الكهربائية وصناديق التشغيل بشكل منفصل ، استخدم سلاسل خزان الكابلات القياسية لأخذ الكابلات وأنابيب الهواء ، إلخ.

14) جهاز الحماية: إذا كان الجهاز غير طبيعي ، يتوقف الجهاز تلقائيًا ويظل ثابتًا ، ويتم استئناف المكالمة.

15) لون المعدات: يكون الطلاء أزرق أو أخضر تفاح أو اللون المحدد بواسطة المستخدم (يحتاج المستخدم إلى توفير بطاقة لون قياسية).

التكوين الرئيسي:

صور من الشغل اللحام:
