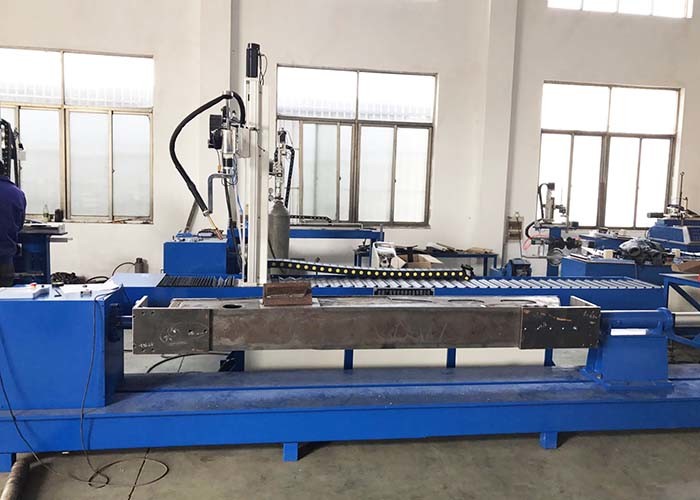

آلة لحام الروبوتات التلقائي المتقدمة ذات خمسة محاور لأسطوانة الزيت الهيدروليكي
إرشادات التصميم لآلة لحام الروبوتات:
يعتمد تصميم آلة اللحام الآلية على متطلبات عملية المنتج والقدرة الإنتاجية للمعدات لتحقيق التشغيل والصيانة بشكل ملائم ، حتى يتم زيادة أداء تكلفة المعدات إلى الحد الأقصى. نقوم بتصميم معداتنا مع الاقتصاد والسلامة والتشغيل الجيد والموثوقية كمبادئ توجيهية للتصميم ، ونعتبر موثوقية المعدات هدفنا الأساسي. من أجل جعل المعدات أكثر اقتصادا للوفاء بمتطلبات العملاء ، أصبح حل آلة اللحام الآلي متاحًا للعملاء للمناقشة.
محتوى المشروع:
تخضع معلمات الأبعاد المحددة للرسومات التي يقدمها العميل.
1) كائن اللحام: أسفل الاسطوانة ، شفة ، قضيب المكبس ، ميناء جولة ومنفذ مربع ؛
2) المواد: أنابيب الصلب ST 52 خبز وشانك الصلب SAE 1045 ؛
3) قطر الاسطوانة: ¢ 50 ～ ¢ 400 مم ؛
4) طول الشغل: 100 ~ 2500 ملليمتر.
5) سمك الاسطوانة: 5 ~ 50 مم.
أساس التصميم:
رسومات الشغل وملفات تبادل البريد وسجلات الاتصالات المقدمة من قبل العميل.
الميزات الرئيسية :
1) يعتمد الروبوت ومصدر لحام باناسونيك FR-500 قوس لتحسين نوعية اللحام وكفاءة الإنتاج إلى حد كبير.
2) تكوين معدات لحام الروبوتات مرنة. عن طريق ضبط تركيبات ، يمكن أن تتكيف مع الحاجة إلى تغيير الشغل ليتم لحام في المستقبل.
3) إن العلاقة بين جهاز تثبيت المعدات الآلية والجدول الدوراني تعتمد الهيكل النموذجي المشترك ، مما يجعل استبدال الجهاز مناسبًا ودقيقًا ، وتحديد المواقع دقيق.
4) تصميم التجهيزات مصممة هندسيًا يجعل المشغل سهل التشغيل ويوفر العمالة ويقلل من كثافة اليد العاملة للمشغل.
5) يمكن لمكونات تحديد المواقع بسهولة ضبط ودقة التركيبات للحفاظ على دقة عالية وضمان جودة عالية لقطع الشغل.
6) نظام التحكم الذي يتكون من محطات قابلة للبرمجة حساس وموثوق به وأقل عيبًا وسهل التشغيل والصيانة.
7) يتم عرض حالة تشغيل النظام وإنذارات النظام على الجهاز القابل للبرمجة ، مما يجعل صيانة النظام بديهية وسهلة التشغيل.
تحليل عملية المعدات:
تسلسل عملية اللحام:
ثبت الأسطوانة على المنصة الدوارة → استخدم المشبك الخلفي ذي الثلاثة مخلب والهواء المضغوط → اضغط على زر البدء ، واستخدم جهاز التحكم للتحكم في شعلة اللحام لمحاكاة ومحاكاة التماس اللحام داخل الأسطوانة وتحقيق اللحام المستمر لطبقات متعددة وجولات. يمكن ضبط الضبط المسبق للقوس المستديرة والخط المستقيم والمسار المائل والتيار اللحام والجهد والسرعة ، ويمكن ضبط الطول والعرض لكل مسار التماس لحام مسبقًا ومحاكاة المسار جيدًا ثم التحرك بسرعة للتحقق من صحة المسار أم لا ، إذا كان جاهزًا ، ابدأ اللحام (يمكن تعديل الموضع الخاطئ في أقسام) → اكتمال اللحام.
معالجة الشغل جودة لحام:
عرض التماس اللحام موحد ، وقيمة تداخل اللحام قابلة للتعديل ، وتماس اللحام جميل.
لا يُسمح بعيوب اللحام مثل ثقوب الهواء ، والاختراق غير المكتمل ، والحفر ، والحرق من خلال ، وإدراج الخبث ، كما أن ترشيش اللحام صغير.
التكوين الرئيسي:
| بند | اسم | مواصفات / نموذج | الكمية (مجموعة) | تعليق | |
| 1 | نظام روبوت | جسم الروبوت | GSD3000 | 1 | المعدنية |
| مربع التحكم | 1 | المعدنية | |||
| 2 | محول | BK300VA | 1 | الصين يويهوا | |
| 3 | مصدر لحام CO2 | FR-500 | 1 | باناسونيك | |
| 4 | محطة لحام | 1 | المعدنية | ||
| 5 | مناور | 1 | المعدنية | ||
| 6 | نظام التحكم الإلكتروني | 1 | المعدنية | ||
| 7 | أجهزة السيارات | 7 | ييتشوان | ||
| 8 | الكواكب المخفض | 5 | تايشي التكنولوجيا | ||
| 9 | مكون الإرسال | 3 | تايوان Hiwin | ||
| 10 | كل تأثير | NSK المستوردة | |||
صور من الشغل اللحام:
