آلة لحام أوتوماتيكية كبيرة لخط إنتاج شبكة الأسلاك الملحومة المتكاملة

آلة لحام الشبك السلكي الأوتوماتيكية الكبيرة لخط إنتاج الشبكات الملحومة المتكاملة

المميزات:

1) التغذية من خلال لفائف الأسلاك والتفريغ من خلال واثب الأسلاك لحمة.

2) تم تجهيز السلك لحمة مع قادوس اختيار الأسلاك لضمان سرعة تقطيع سريع من الأسلاك لحمة.

3) مجهز بمحرك سيرفو باناسونيك + مخفض كوكبي لضمان استقرار النظام والحجم القياسي للمنتج. حجم الشاشة التي تعمل باللمس إدخال الشاشة ، ويمكن ضبط مجموعة متنوعة من تباعد الأسلاك لحمة على نفس الشاشة ، مريحة ومرنة. (يمكن تعيين وظيفة لحام نقطة القفز وفقا للاحتياجات)

4) وضع قطع الشبكة ، واعتماد سرعة عالية آلة قطع الشبكة التلقائي.

5) مخفض التروس الحلزونية: من أجل ضمان تشغيل الجهاز تحت الحمل العالي ، تم اعتماد مخفض التروس الحلزونية من سلسلة K مع قوة تحمل عزم الدوران الكبيرة ، والتثبيت الخارجي يضمن خصائص الصيانة السهلة.

6) المحرك الرئيسي مجهز بمحول تردد دلتا عالي الدقة + بطاقة PG ، مما يجعل وقت التسارع والتباطؤ للمحرك الرئيسي من 0 إلى 1500r / min 0.02s ، ويمكن تشغيله عند عزم دوران 200٪ بسرعة صفر ، ضمان القدرة على الاستجابة السريعة للمعدات. (المحرك مع التشفير Autonics)

7) اليابان SMC تحكم اسطوانة لحمة الأسلاك بات محاذاة ، تقطيع الأسلاك لحمة ، وسحب الشبكة مرة أخرى لرفع الشبكة ، ومجهزة SMC فاصل الزيت عن الماء.

8) عملية بسيطة ، يمكن ضبط جميع معلمات الجهاز على الشاشة التي تعمل باللمس ، وآلة التبديل لديها زر تشغيل تلقائي واحد فقط. عند تعطل الجهاز ، سيتم عرضه على شاشة اللمس (HMI) لتسهيل صيانة الجهاز.

9) التكوين ذات الجودة العالية: اسطوانة SMC اليابانية ، شاشة تعمل باللمس تايوان valen ، محرك سيرفو باناسونيك ، سائق سيرفو باناسونيك ، باناسونيك PLC ، قواطع ألمانيا شنايدر ، دلتا العاكس وهلم جرا.

ظرف العمل:

نسق:

يتكون الخط بالكامل من الأجهزة التالية:
pay مردود السلك ② خط ضغط الأسطوانة ③ خط استقامة الأسلاك ④ آلة اللحام الرئيسية per قادوس سلك متقاطع ⑥ نظام سحب PLC machine آلة قطع شبكية ⑧ عربة استقبال شبكية

سمة مفصلة:

1. آلة لحام الرئيسية

1) لهذا الجهاز لدينا ، سلك خط تغذية من لفائف أوتوماتيكيا ، وهو أكثر ملاءمة وإنقاذ العمال الكمية.
2) إن جهاز الإرسال هو نموذجنا الجديد ونظام تبريد المياه ، مما يجعل عمر الاستخدام أطول.
3) يعتمد ضغط اللحام على نابض ميكانيكي ، مما يوفر التكلفة وتكلفة الصيانة أقل من الطراز الهوائي الآخر.
4) يتم تغذية السلك المتقاطع من القطع المسبق ، والذي يعتمد على سائر المحركات. وسوف يسقط السلك الواحد تلو الآخر.
5) يتم التحكم في كل محول من خلال التحكم في الحواسيب الصغيرة ، وضغط التحكم في اللحام مرة واحدة ، وهو أكثر ذكاء. سيتصل جهاز التحكم بشاشة تعمل باللمس ، ويمكننا ضبط وقت اللحام ووقت اللحام على شاشة اللمس ، وهي مريحة للغاية.
6) تم تجهيز أجهزة اختبار الأسلاك المتقاطعة. لا يمكن أن يسقط السلك المتقاطع بشكل مناسب ، وسوف تتوقف الآلة.

2. الأسلاك مكافأة

1) قبل تغذية سلك الخط في آلة اللحام ، فإنه سوف يمر عبر خط استقامة الأسلاك ، مما يجعل سلك الخط مستقيماً جيداً وجودة شبكة نهائية جيدة.
2) لدينا مردود الأسلاك يمكن تحميل 400 كيلوجرام كحد أقصى.

3. نظام سحب سيرفو موتور PLC

1) يعتمد نظام السحب PLC الخاص بنا محرك سيرفو بنظام 3.0KW بقوة كبيرة ، والذي يضمن حجم الشبكة أكثر دقة.
2) سوف تقوم عربة السحب بسحب الشبكة الملحومة بشكل تلقائي. وستعود العربة إلى النقطة الأصلية تلقائيًا ، مما يمكن أن يوفر الوقت ويحسن الإنتاج.
3) سيتم تعيين تباعد السلك المتقاطع على شاشة اللمس ، مما يجعل العملية أكثر سهولة. في لوحة شبكية واحدة ، يمكن أن يكون لديها تباعد سلك متقاطع مختلف.

4. شبكة دقيقة آلة القطع

1) بعد سحب الشبكة ، سوف تقطعها آلة القطع إلى الطول المطلوب تلقائيًا.
2) لدينا آلة القطع هذه هي النموذج الثمين ، مما يجعل حجم القطع أكثر دقة وسرعة أكبر.

5. نظام التحكم

1) يعتمد PLC ، نظام التحكم باللمس.
2) لنظام التحكم لدينا ، يتم تزويد كل هيكل وظيفة مع جهاز الكشف عن خطأ وظيفة وقف التنبيه التلقائي.
3) سيتم تعيين كل معلمات العملية على الشاشة التي تعمل باللمس ، وهو أكثر ملاءمة.

4) حول اختيار العلامة التجارية لنظام التحكم ، بعد تجربة لدينا عدة مرات ، نختار الأنسب لآلتنا. العلامات التجارية الكبرى ليست بالضرورة الأفضل ، والأنسب.

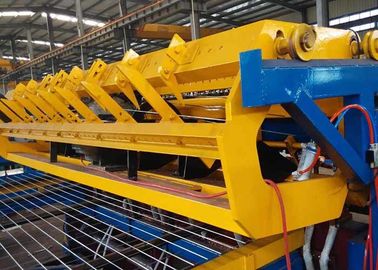

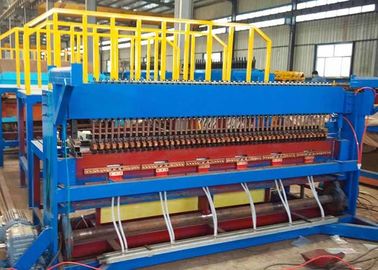

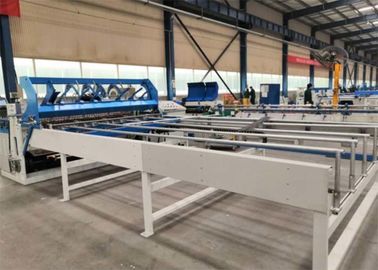

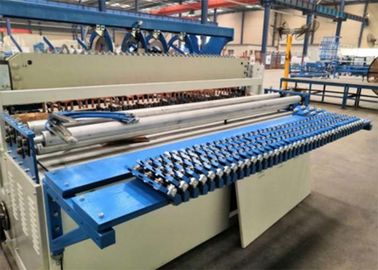

صور من الشغل اللحام:
