تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Metalwork
إصدار الشهادات: CE, ISO, CCC
رقم الموديل: CNC2-2016
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: 1 × 20 'GP
وقت التسليم: 40 يوم
شروط الدفع: L / C ، T / T
القدرة على العرض: مجموعات 100 شهريا
برنامج تحكم: |
FLSK |
طريقة القيادة: |
محرك مزدوج |
المحرك والكابلات: |
الخطوة موتور شيلد كابلات |
X و Y محور نقل الغاز والكابلات: |
سلسلة الكابلات الصناعية الخفيفة |
برامج التعشيش: |
فستكام ستاندرد فيرتيون |
عمليّة قطع أسلوب: |
الشعلة / البلازما / كلا |
ضمان: |
12 شهرا |
برنامج تحكم: |
FLSK |
طريقة القيادة: |
محرك مزدوج |
المحرك والكابلات: |
الخطوة موتور شيلد كابلات |
X و Y محور نقل الغاز والكابلات: |
سلسلة الكابلات الصناعية الخفيفة |
برامج التعشيش: |
فستكام ستاندرد فيرتيون |
عمليّة قطع أسلوب: |
الشعلة / البلازما / كلا |
ضمان: |
12 شهرا |

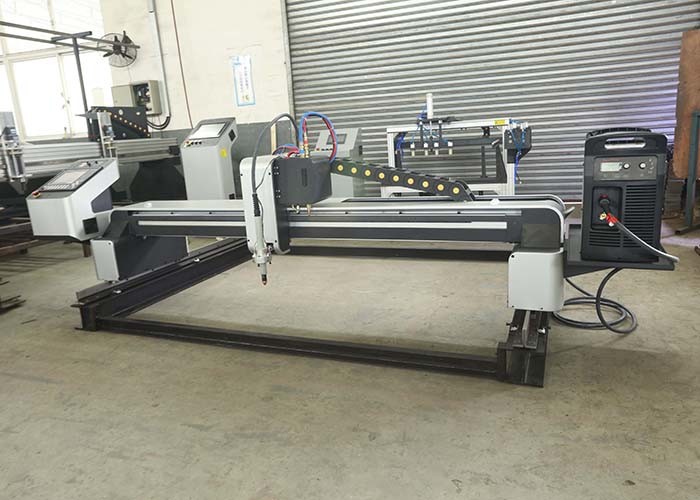

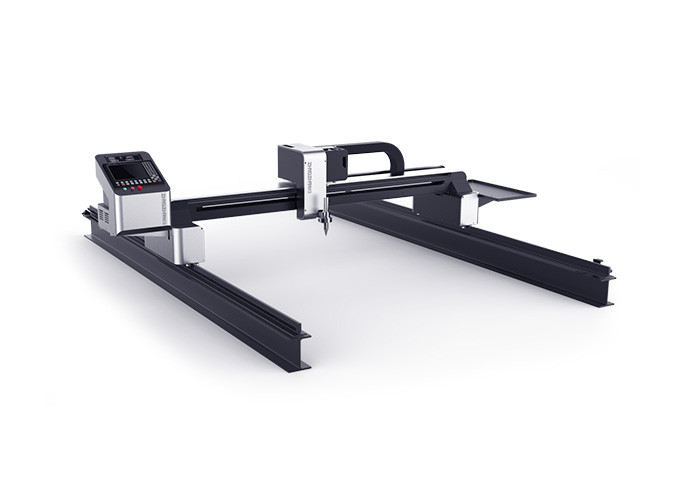

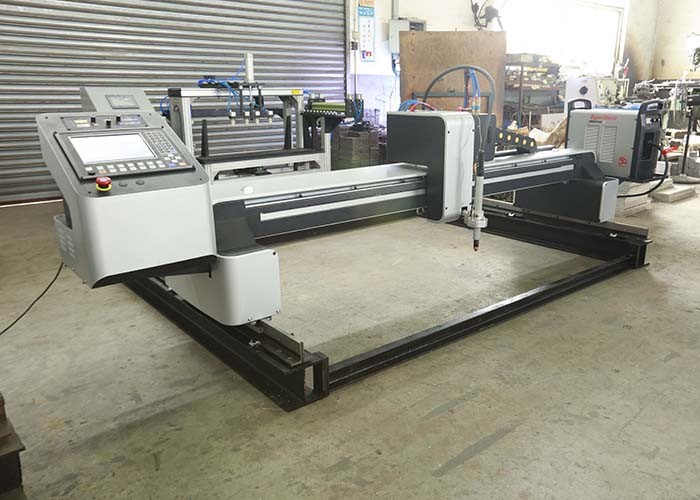

ضوء واجب CNC آلة قطع البلازما عالية الوضوح لقطع لوحة معدنية
المميزات:
1. كل ساق من الآلة باستخدام قطعتين من الفولاذ 14mm Q345B معالجتها. هذا يحافظ على دعم الماكينة واستقرارها جيدًا عندما تتحرك بسرعة للأمام والخلف بدقة عالية.
2. شعاع مصنوع من هيكل سبائك الألومنيوم ، وذلك للحفاظ على دقة عالية (وهذا هو دقة أفضل بكثير من شعاع بعض الموردين الآخرين ، والتي يتم تثبيتها على طريق الحامل والسكك الحديدية على الأنابيب المربعة فقط). ومن السهل تحديث وظيفة الجهاز أو التعديل في المستقبل.
3. يستخدم الجزء الخلفي من الشعاع 45 # الصلب مطوية لتعزيز هيكل الجهاز. التي تجعل الجهاز بهيكل شعاع ، واستخدام معقول لكل من سبائك الألومنيوم والصلب لكل ميزة لتوفير الاستقرار المدقع للماكينة ، وأداء المرونة.
4. آلة قياسية مع 10 بوصة تحكم اللون ، والبلازما THC جديدة. مع دليل طحن دقيق 15 كجم / م ، ووظائف مزدوجة للبلازما واللهب.
بيانات الجهاز:
| عرض القطع الفعال: | 2000 مم (طول الحزمة 2500 مم) |
| طول القطع الفعال: | 17000mm (طول طريق السكك الحديدية 16000mm) |
| قدرة قطع البلازما: | تعتمد على مصدر البلازما |
| سرعة تحريك الآلة: | 0-6000mm / دقيقة |
| كمية أداة cnc والأناقة: | أداة واحدة مزودة بالبلازما THC وجهاز اللهب (مع الإشعال التلقائي للهب) |
| أداة رفع المسافة: | ≤150mm |
| دقة الجهاز كله القياسية: | JB / T5102-1999 |
| دقة الرسم آلة كاملة: | ± 0.2mm و |
دقة رسم الماكينة بالكامل (وفقًا للرسم على الجانب الأيمن) سرعة الرسم 500-800 مم / دقيقة |
|
| دقة السرعة: | ± 5٪ |
| مدخل الطاقة: | مرحلة واحدة AC220V 1500W + 3 المرحلة AC 380 لمولد البلازما |
| دقة العمل: | ± 0.2mm و/ متر |
| لهب (الغاز) سمك القطع: | ثقب القدرات: 5-60mm بداية الحافة: 5-120 م |
برنامج FastCAM مقدمة:
تمتلك FastCAM تاريخ بحث وتطوير مدته 30 عامًا وعلامة تجارية مشهورة في صناعة اللحام والقطع في العالم. برنامج FastCAM محترف في الرسم والتقطيع والبرمجة للغاز والبلازما والليزر و Water-jet NC. من السهل التعلم والاستخدام بدون أساس PC و AutoCAD. توفر FastCAM برامج متعددة اللغات ، والدعم الفني والتدريب في أمريكا وأوروبا وآسيا والمحيط الهادئ والصين. تعمل FastCAM على الترويج للتقنية الجديدة لزيادة الإنتاجية وتحسين الجودة وتقليل التكلفة.
مقدمة تحكم cnc:
1. مقدمة النظام:
هذا النظام عبارة عن وحدة تحكم رقمية ذات محورين لآلة القطع التي طورتها جامعة شنغهاي جياوتونغ. إنها مناسبة لصناعات معالجة قطع الأكسجين وغاز البلازما. جميع العمليات لديها قوائم ومطالبات رسومية ، وظائف كاملة ، سهل التشغيل ، سهل الاستخدام. يستخدم النظام بنية تحكم عالية السرعة ARM9 و DSP لجعل عملية القطع أكثر استقرارًا وموثوقية.
2. تكوين النظام:
1) العرض: 10.4 بوصة 800 * 600 شاشة LCD عالية الدقة ، 260000 لون LCD
2) وحدة المعالجة المركزية: الصف الصناعية ARM9 رقاقة
3) تخزين الملفات: قرص التخزين الإلكتروني 1G
4) الذاكرة: 256M
5) الواجهة الخارجية: USB
6) لوحة المفاتيح: PCB احباط لوحة المفاتيح ، واجهة PS2. استيراد زر اومرون
7) الهيكل: جميع هيكل الصلب محمية تماما ، الإشعاع الكهرومغناطيسي ، ومكافحة التدخل ، ومكافحة ساكنة
