| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Metalwork |
| إصدار الشهادات: | CE, ISO, CCC |
| رقم الموديل: | CNC-3000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | 1 × 20 "GP |
| وقت التسليم: | 40 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | مجموعات 100 شهريا |
| cnc نظام: | ارتفاع الحرارة ، fangling ، الخ | مصدر البلازما: | ارتفاع الحرارة ، فيكتور ، الخ |
|---|---|---|---|
| تحكم الارتفاع: | Hongyuda ، Hypertherm ، إلخ. | برامج التعشيش: | FastCAM ، InteGNPS ، إلخ. |
| عمليّة قطع أسلوب: | بلازما / غاز | محرك: | باناسونيك |
| مقلل: | شيمبو ، نيوجارت | ||
| تسليط الضوء: | cnc معدن عمليّة قطع آلة,cnc فولاذيّ عمليّة قطع آلة,cnc steel cutting machine |
||

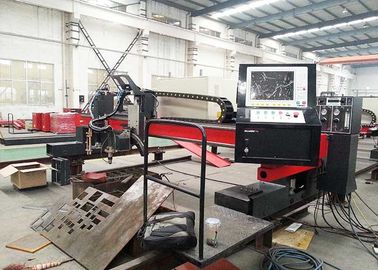

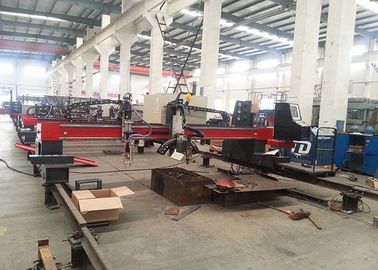

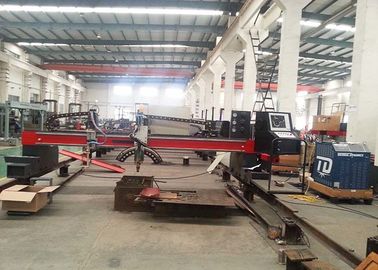

وضع محرك جانبي ثنائي الجانب قاطع صفيحة غاز البلازما من باناسونيك مع قطع شطبة من البلازما
آلة القطع المخروطية الدورانية CNC مصممة من قبل شركتنا لتلبية الحاجة لتطوير بناء السفن. تتبنى الشعلة الدورانية هيكل الدوران زائد الانحراف ، وهذا يعني أن الاتجاه المستعرض يدور + 45 ، وانحراف الاتجاه الطولي + 45. يمكن لمركب الدوران وانحراف درجة تحقيق المنحنى الهندسي وقطع شطبة للتغيير. والنقطة الأولية لكلا التناوب عرضية وانحراف طولية هي نقطة القطع قطعة العمل . هذا الهيكل ليس فقط حماية s من inter fere من كابل البلازما والقصبة الهوائية ولكن أيضا يمكن أن تتداخل نقطة القطع ونقطة الانحراف بحيث لا يؤدي إلى انحراف درجة القطع. توجد أجهزة محاذاة مبدئية ومضادة للتصادم على قاعدة شعلة القطع ، وبهذه الطريقة ، تعمل شعلة قطع البلازما بشكل أكثر أمانًا.
المميزات:
1. تعتمد كل من طرفي القيادة والحزم المتقاطعة هيكل لحام بعلبة صندوقية تم تخفيف إجهاده ، إنه يتميز بهيكل مضغوط ، وزن خفيف ، صلابة جيدة ، تشوه صغير ومظهر فني.
2. إن قيادة شعاع الطرف الطولاني الرئيسي وحركة الشعلة المستعرضة تعتمد محرك سيرفو اليابان باناسونيك والمحرك الذي يدفع مخفض شيمبو اليابان من خلال تروس الرف والجناح.
3. جانب شعاع طرف القيادة مزود بعجلات توجيه أفقية والتي يمكن أن تجعل سكة ضغط عجلة التوجيه بإحكام من خلال ضبط عمودها غريب الأطوار ، وبالتالي ، يمكن ضمان الاستقرار والدقة أثناء الحركة بأكملها.
4. إن قضبان التوجيه الطولية كلها مصنوعة من مسار عالي الكثافة ، كل سطح التلامس من الجنزير لديه بالقطع الدقيق ويتم تثبيت رفوف طحن دقيقة خارج طريق الدليل.
5. يتم تثبيت قضبان التوجيه الطولية عن طريق الضغط على لوحة دعم اللوح وأكمام التوصيل ، والتي يمكن أن تضمن الاستقامة الطولية والتوازي للسكك الحديدية.
6. يمكن اختيار جهاز الإشعال الأوتوماتيكي ووحدة التحكم في الارتفاع حسب متطلبات العميل ، مع التشغيل المريح.
T معلمات echnical:
| نموذج | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| عرض القطع الفعال (مم) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| عرض المسار (مم) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| طول القطع الفعال (م) | 2 متر أقل من طول المسار | ||||||
| سمك القطع (مم) | الشعلة: 5-120 (300 ملم كحد أقصى) البلازما: 1-80 (يعتمد على قوة البلازما). | ||||||
| المكونات الأساسية | |||||||
| وضع القطع | البلازما والأكسجين الوقود / لهب | ||||||
| وضع محرك الأقراص | محرك سيرفو ، ثنائي الجانب | ||||||
| قطع عدد الشعلة | التخصيص | ||||||
| قيادة السيارات | باناسونيك / ياسكاوا | ||||||
| تحكم CNC | Micro EDGE Pro ، EDGE Pro ، KP ، Burney ، ESAB | ||||||

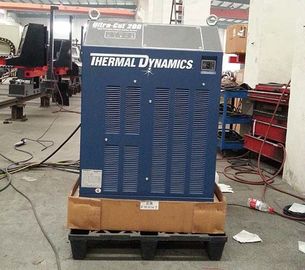

| قوة البلازما المتاحة | Hypertherm ، كيلبيرج ، الديناميات الحرارية ، ESAB | ||||||
| برنامج البرمجة | Hypertherm ProNest ، Hypertherm TurboNest ، FASTCAM Professional | ||||||
| قوة الجهد | 3 × 380V ± 10 ٪ 50HZ / وفقا لحالة المستخدم المحلية | ||||||
| لغة التشغيل | متعدد اللغات ، الأساسية: الإنجليزية | ||||||
تفاصيل الجهاز:
 | هيكل جسم الآلة
3. محرك مزدوج يعتمد هيكل متماثل. |
 | انتقال1. إن حركات القيادة على حامل الترس دون وجود فجوة ارتباط تضمن تشغيل الجهاز بسلاسة عالية السرعة ؛2. صندوق التروس: خياطة ، التواء الناتج عالية انخفاض مستوى الضجيج. |
 | محرك نموذج اليابان محرك سيرفو أو محرك السائر ثنائية الجانب القيادة. اليابان المخفض shimpo أو التكنولوجيا الألمانية المخفض الكواكب. |
 | دليل السكك الحديدية وضع العملية: طاحونة عالية الدقة. دقة رف طولية: 7 درجة ؛ طول الوحدة: 1.0M أو 2.0M. |
 | نظام التصنيع باستخدام الحاسب الآلي 1. 10.4 بوصة بتقنية الكريستال السائل. نظام Shanghai أو American Brand CNC هو Optiona l |
