آلة قطع البلازما واللهب من نوع CNC العملاقة للألواح المعدنية والصلب
نطاق التطبيق والمواد:
1. بالكاد المعادن المؤكسدة
2. تتأكسد بسهولة
3. الفولاذ المقاوم للصدأ
4. النحاس والألومنيوم والزنك
مقدمة الجهاز:
1. الإطار
شعاع علبة جسرية بسعة حمل جيدة ، محرك جانبي مزدوج عالي ، للهيكل المدمج ، يكفي للقضاء على ضغط اللحام ،
أدائها مستقرة و realiable.
2. دليل السكك الحديدية
كرات التوجيه الأفقية باستخدام الدليل الخطي المحلي أو المستورد ، تتميز بالدقة العالية والتوجيه الجيد.
تتميز بكرات التوجيه الطولية المصنوعة من معادن خاصة ، بسطح الطحن ، بدقة ميكانيكية عالية ومقاومة للتآكل.
3. محرك القرص ، والعتاد
ناقل الحركة الأفقي ، الطولاني يستخدم أداة تخفيض التروس الكوكبية ألمانيا NEUGART الخالية من الصيانة بدقة عالية ، عزم دوران كبير.
4. محرك سيرفو
نظامنا محرك سيرفو هو من باناسونيك ، وظيفة الكشف عن موقف شخصية ، دقة عالية في العمل ووقت تسريع قصير.
5. الغاز SYSTERM
مجهزة الاشتعال التلقائي ، جهاز منع الارتجاع ، أنها مستقرة وآمنة.
T معلمات echnical:
| نموذج | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
| عرض القطع الفعال (مم) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
| عرض المسار (مم) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| طول القطع الفعال (م) | 2 متر أقل من طول المسار | ||||||
| سمك القطع (مم) | الشعلة: 5-120 (300 ملم كحد أقصى) البلازما: 1-80 (يعتمد على قوة البلازما). | ||||||
| المكونات الأساسية | |||||||
| وضع القطع | البلازما والأكسجين الوقود / لهب | ||||||
| وضع محرك الأقراص | محرك سيرفو ، ثنائي الجانب | ||||||
| قطع عدد الشعلة | التخصيص | ||||||
| قيادة السيارات | باناسونيك / ياسكاوا | ||||||

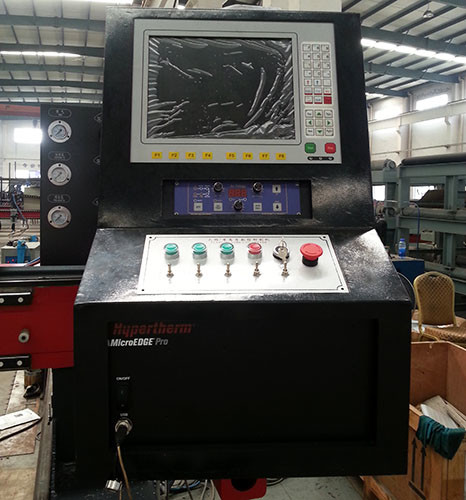

| تحكم CNC | Micro EDGE Pro ، EDGE Pro ، KP ، Burney ، ESAB | ||||||
| قوة البلازما المتاحة | Hypertherm ، كيلبيرج ، الديناميات الحرارية ، ESAB | ||||||
| برنامج البرمجة | Hypertherm ProNest ، Hypertherm TurboNest ، FASTCAM Professional | ||||||
| قوة الجهد | 3 × 380V ± 10 ٪ 50HZ / وفقا لحالة المستخدم المحلية | ||||||
| لغة التشغيل | متعدد اللغات ، أساسي: الإنجليزية ... | ||||||

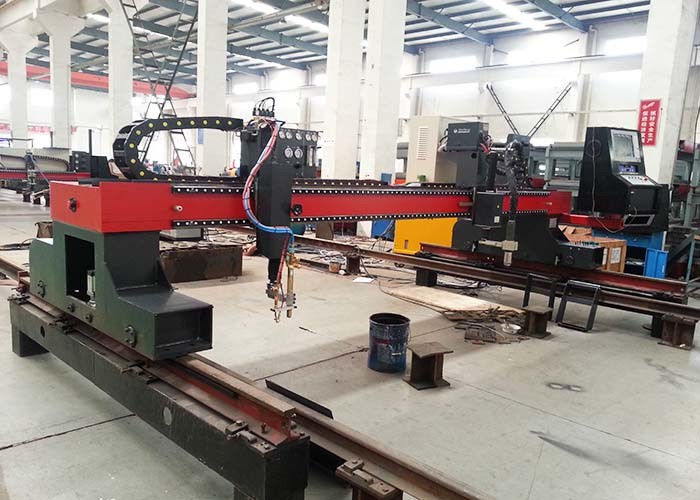

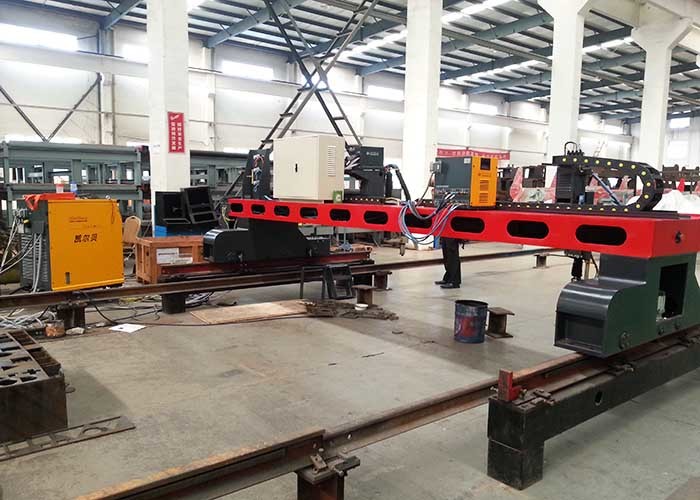

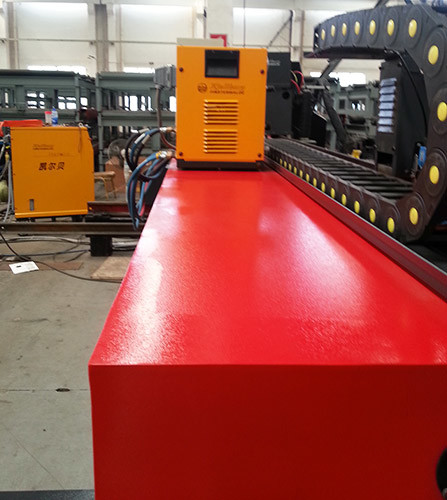

مرجع صور الصورة:
