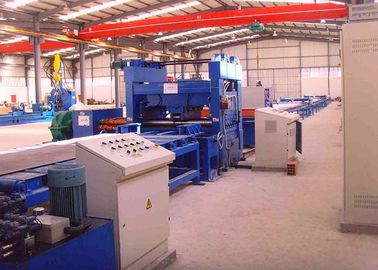

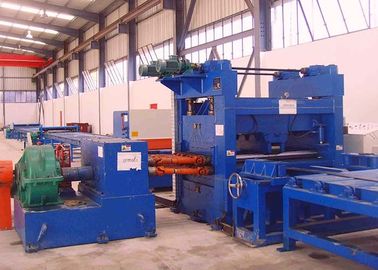

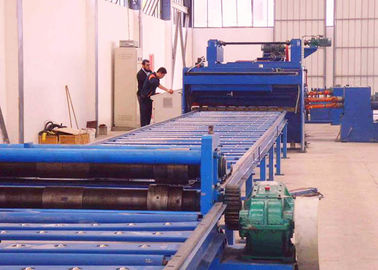

قطع إلى طول خط لقطب الضوء
التطبيق:
هو هو لمالية القطب الخفيفة تفكيك، تسوية، وقطع، وقطع حافة الخدوش وقطع عملية الشفرة، للحصول على جانب واحد عرض صغير، جانب واحد عرض كبير لوحة الفولاذ.
يستخدم هذا الخط للفكرة المقاومة للصدأ مع مواصفات مختلفة ، من خلال إزالة الفكرة - التسوية - القطع إلى لوحات مسطحة حسب الطول المطلوب.
هذا الخط هو معقول في تخطيط، سهلة التشغيل، مستوى عال من الأتمتة التي يمكن أن معالجة جميع أنواع لفائف الفولاذ المقاوم للصدأ، لفائف الملونة، لفائف الألومنيوم، لفائف الغلفان أو لفائف طلاء.هذا الخط ينطبق على نطاق واسع في صناعة معالجة صفائح المعدنمثل السيارات، الحاويات، الأجهزة المنزلية، والتعبئة، مواد البناء، الخ
هذا الخط يتكون من سيارة طائرة، uncoiler الرأس المزدوج، الضغط الهيدروليكية وتوجيه، رأس المفرشة، جهاز قرص، مستوى، جهاز قياس الطول الخدمة، قاطرة الغطاء الجوي، ناقل الحزام،المجمع الهوائي، شحن السيارة، النظام الكهربائي، الخ فضلا عن عش التدحرج، جهاز التوجيه، الخ.
المعلمات التقنية والأجهزة المركبة:
| سمك المادة | 2mm-5.0mm للصلب الخفيف Q235A |
| عرض المادة |
800-1250 ملم |
| وزن لفائف الفولاذ |
ماكس 15 طن |
| القطر الداخلي لفكرة الفولاذ |
Φ500mm-Φ750mm |
|
سرعة التسوية |
5- 15m/min |
|
عدد عجلات التسوية |
13 |
|
قطر عجلات التسوية |
130ملم |
|
نطاق الطول للمقياس |
2000~12000ملم حسب المتطلبات. |
|
مساحة التسامح في طول القطع |
± 15 ملم (قاعدة على لوحة بطول 8 م) |
|
قوة المحرك الرئيسي للتسوية |
37 كيلوواط (مجموع حوالي 65 كيلوواط) |
|
مساحة العرض للآلة |
حوالي 7000ملم |
المعدات تشمل:
1عربة حمولة بطاقة فولاذية
أعلى وأسفل: هيدروليكية
حركة أفقية: ذات محرك
الحد الأقصى لوزن التحميل: 15 طن
2جهاز إزالة الملفات الهيدروليكية ذات الرأس المزدوج:
بما في ذلك: الدفع المحرك، المحرك، المكبّر،
نظام السلسلة يأخذ التحول للدوران. يمكن أن يكون اتجاه الدوران في اتجاه عقارب الساعة أو غير عقارب الساعة.
فتح وإغلاق: هيدروليكي
الحد الأقصى لوزن التحميل: 15 طن
3جهاز هيدروليكي للضغط على القيادة، رأس المبرح، المقبض، وجهاز التغذية:
إنه لتحمل رأس لفائف الصلب إلى وحدة التغذية، هيدروليكي حتى والضغط لتجنب لفائف الصلب فضفاضة.
يطعم دوران الدوار المادة إلى وحدة قطع الحافة.
4طاولة العمل المتوسطة المتدحرجة: 4M
5وحدة التسوية: ((نوع طبقتين)
بما في ذلك: المحرك القابل للتعديل في السرعة، ومركز تخفيض السرعة، وصندوق التروس.
يتم معالجة عجلة التسوية بالحرارة،40Cr. HRC48
عجلة فوق وهبوط ما مجموعه 13 (بما في ذلك زوج واحد من عجلات القضيب)
تحركات قاعدة العجلة الصعودية والهبوطية مدفوعة بواسطة المحرك من خلال نظام الديدان.
إنه مع وحدة قياس الطول:
يتم تدوير المشفر يرسل إشارة الطول إلى نظام التحكم ويتحكم في الطول المحدد.
6آلة القطع:
بما في ذلك: قشرة الحرارة الهيدروليكية Q12Y-6*2000.
7وحدة قطع مزدوجة الحافة
إنه لقطع حافة الخدش من لوحة الصلب المطاطية الساخنة للحصول على العرض الدقيق للقطب الضوئي.
يستند إلى مبدأ القص التداول لقطع ورقة الصلب. هناك عجلة في الجزء الأمامي من وحدة القص. هو للسيطرة على القطع المستقيم.من خلال تغيير موقع شفرة القطع للحصول على عرض مختلف من مختلف الأحجام.
بما في ذلك:
طاولة دعم مع القضبان
أدوات التثبيت، قطعة
وحدة قطع الحافة ذات الشفرات المزدوجة مع محرك وصندوق التروس.
8.وحدة قطع الشفرة
تتميز آلة قطع الشفرة بالشفرة المضطربة لقطع ورقة الفولاذ. هناك عجلة في الجزء الأمامي من وحدة القطع. وهي للسيطرة على درجة قطع الشفرة.عن طريق تغيير موقف مغلق على الدوللي للسيطرة على معدل قطع الشفرة.
بما في ذلك:
طاولة دعم مع القضبان
أدوات التثبيت، قطعة
وحدة قطع حافة ذات شفرة واحدة مع محرك وصندوق التروس.
9طاولة دعم من نوع الكرة 12 م للورق المكعب النهائي
10نظام كهربائي:
طاولة التحكم المركزية
PLC، محرك التيار المتردد عاكس لديه ميزة الاستجابة السريعة والنشاط الجيد، والتي يمكن أن تتحكم بفعالية في دقة القياس وسرعة التشغيل.
16النظام الهيدروليكي:
الطاقة الهيدروليكية 25L/min
بما في ذلك: المحطة الهيدروليكية ، الصمامات ، خزان الزيت ، المفاصل ، الأنابيب الناعمة ، الأنابيب الصلبة وما إلى ذلك.
