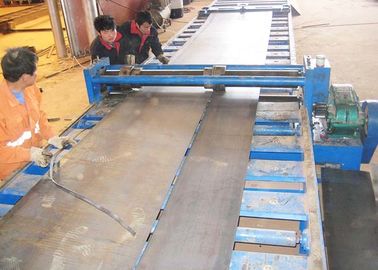

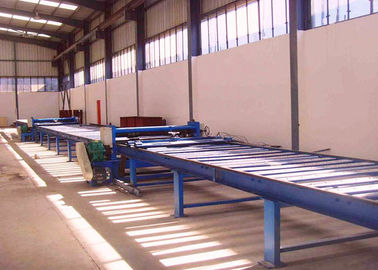

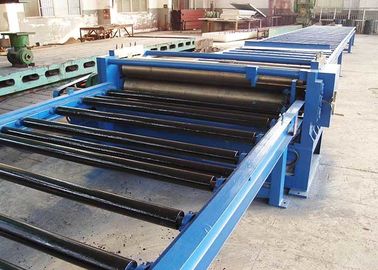

آلة قطع الألواح الفولاذية ، الموديل: ET 5x1250 (لحافة عمود الضوء والقطع الصلب المستدق)
إن آلة قطع الألواح ذات عمود الضوء هي أساس مبدأ القص المتداول.
هناك خطوتان فائقتان على الجهاز:
الخطوة الأولى هي قطع حافة الخردة للفولاذ المدرفل على الساخن للحصول على العرض الدقيق والحافة الجيدة التي هي جيدة لعملية لحام التماس القطب الخفيف.
هناك دوللي في الجزء الأمامي من وحدة الحز. هو للتحكم في القطع المستقيم.
الخطوة الثانية هي قطع الفولاذ الخفيف في عمود الاستدقاق والحصول على جانب واحد من صفيحة فولاذية صغيرة بعرض صغير.
هناك دوللي في الجزء الأمامي من وحدة الحز. هو للتحكم في درجة قطع تفتق. من خلال تغيير الموقف الأساسي على دوللي لتغيير درجة تفتق.
المعلمة التقنية والأجهزة المختلطة:
| اسم | وحدة | القيمة |
| ماكس. قطع سمك | مم | 2.5 ~ 5 |
| عرض Max.plate | مم | 1250 |
| ماكس. العرض الداخلي لوحدة الحز المزدوج | مم | 1250 |
| ماكس. العرض الداخلي من وحدة الحز المستدقة | مم | 1800 |
| ماكس. طول القطع | مم | 14000 (وفقا لمقتضيات) |
| سرعة الحز | م / دقيقة. | 12 |
| قوة المحرك | كيلووات | 4 + 4 |
| الحجم الكلي | 40x3m (للقطب ضوء 12m) 46x3m (لقطب ضوء 14m) | |
نطاق العرض:
| اسم | كمية |
| جدول الدعم (الطول حسب المتطلبات) | 1 |
| دوللي للتحكم في الحز مستقيمة | 1 |
| وحدة الحز المزدوج | 1 |
| جدول الدعم (الطول حسب المتطلبات) | 1 |
| دوللي للسيطرة تفتق زاوية الحز | 1 |
| وحدة الحز | 1 |
| طاولة دعم نوع الكرة (الطول حسب المتطلبات) | 1 |
