تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Metalwork
إصدار الشهادات: CE, ISO, CCC
رقم الموديل: 2-WE67K-320/6000
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: بسيطة التعبئة والتغليف
وقت التسليم: 60 يوم
شروط الدفع: L / C ، T / T
القدرة على العرض: مجموعات 100 شهريا
الجهد االكهربى: |
380 فولت ، 3ph ، 50 هرتز أو كوستوميريزيد |
مواد: |
Q235 أو Q345 الفولاذ الطري |
الضغط: |
320T |
مدة العمل: |
6000mm |
اللون: |
كزبون متطلب |
cnc نظام: |
DELEM DA52 |
الجهد االكهربى: |
380 فولت ، 3ph ، 50 هرتز أو كوستوميريزيد |
مواد: |
Q235 أو Q345 الفولاذ الطري |
الضغط: |
320T |
مدة العمل: |
6000mm |
اللون: |
كزبون متطلب |
cnc نظام: |
DELEM DA52 |

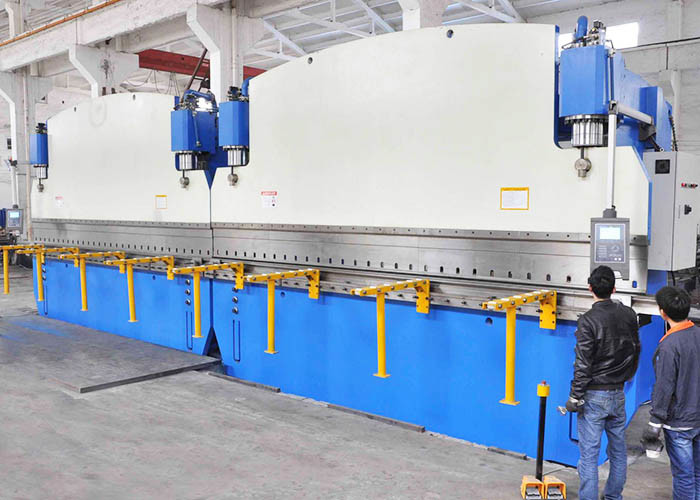

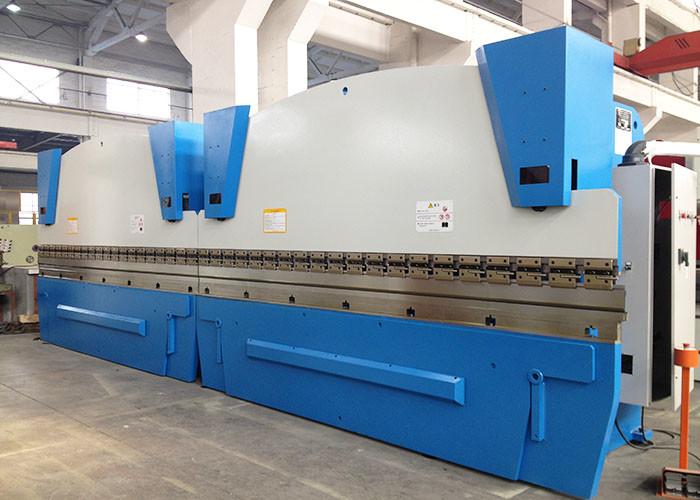

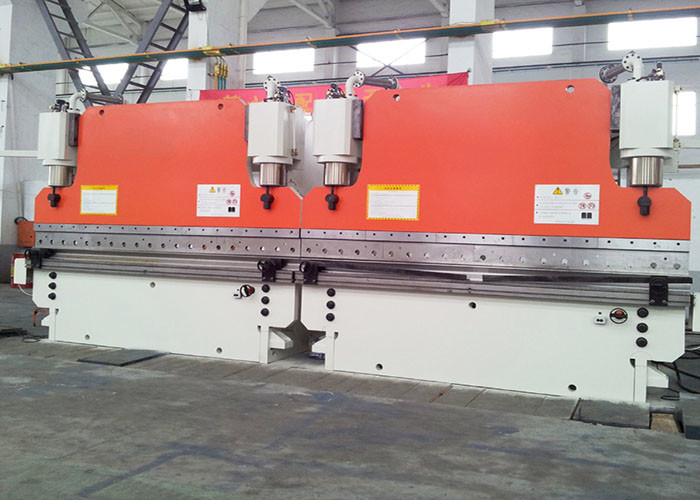

آلة التثقيب CNC بالضغط الترادفي 320 طن 6 متر آلة الثني CNC بالضغط
التطبيق: صنع عمود خفيف وسارية عالية
| ميزات تقنية | |||
| 1 | نوع | تآلف هيدروليكي هيدروليكي CNC متعدد الماكينات | |
| 2 | القوى العاملة | 2X320Ton | |
| 3 | طول الجدول | 2X6000mm | |
| 4 | المسافة بين الإطارات | 4800mm | |
| 5 | عمق الحلق | 620MM | |
| 6 | ارتفاع مفتوح | 750mm | |
| 7 | السكتة الدماغية | 250MM | |
8 | العمل سرعة | تفريغ | 70MM / ثانية |
| العمل | 7.5MM / ثانية | ||
| إرجاع | 75MM / ثانية | ||
| 9 | المحرك الرئيسي | 2x22kw (ماركة سيمنز) | |
| 10 | نظام CNC | النوع: DELEM DA52 شركة دلم ، هولندا 2 (Y1، Y2) | |

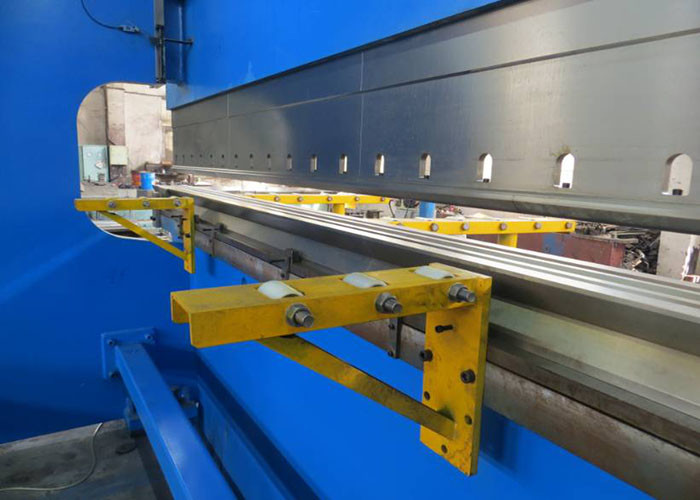

| 11 | أداة | مع 1 اللكم و 1 القالب V متعدد القالب لصنع دقيقة 60mm OD مثمنة تفتق نوع ضوء القطب. سمك حامل أداة يصل 18mm جدول العمل مع نظام التاج (نظام التعويض) مع دعم الوقوف الأمامي والخلفي | |
| 12 | ختم في الاسطوانات | NOK ، صنع في اليابان أو SFK | |
| 13 | المكونات الهيدروليكية | BOSCH-Rexroth -، Germany | |
| 14 | مضخة هيدروليكية | BOSCH-Rexroth -، Germany or Nitch، Japan | |
| 15 | مستشعر جهاز عرض خطي | هايدنهاين ، ألمانيا | |
| 16 | العناصر الكهربائية الرئيسية في مجلس الوزراء | شنايدر | |
| 17 | وزن | 2x34000 كغم | |
| 18 | الحجم الكلي (مم) LxWxH | 2x6200x3055x4832 | |
| 19 | التعبئة: | مع غطاء من البلاستيك يجب تفكيك الجهاز أثناء النقل. مهندس لدينا يجب أن يذهب إلى العملاء لتجميع وتعديله. | |
عناصر الخيار:
| الخيار 1 | إضافية 2 مجموعات دائرة يصل أداة و 1 مجموعة أداة أسفل مناسبة لصنع دقيقة OD 60mm دائرة تفتق نوع ضوء القطب. معدل الاستدقاق هو 11/1000 و 12.5 / 1000. الطول الإجمالي للأداة ، واحد 16 م (معدل 11/1000) والآخر 16 م (معدل 12.5 / 1000). أداة القاع الكلي هي 16 م (جانب واحد مع معدل 11/1000 ، والجانب الآخر هو 12.5 / 1000. | |
| الخيار 2 | نوع بسيط نظام تفريغ الجانب | |
| الخيار 3 | دفع tyoe ضوء القطب الجانب نظام التفريغ ، |
ملاحظة: Y1، Y2 Axis ------ اثنان من المقاييس الخطية مثبتة على جانبي الكبش للتحكم في الأسطوانات.
الأداء الرئيسي:
1. يتكون إطار الماكينة من خزان ، ومنضدة عمل ، ومنضدة إلى اليسار واليمين وكبش. لذلك لديها قوة عالية وصلابة جيدة. كما أنه يأخذ الاهتزاز للقضاء على التوتر.
2. مبدأ التشغيل المتزامن لكلا الجهازين: اعتماد صمام كهربائي هيدروليكي متناسب لضمان تزامن كلا الجهازين. يتم تصنيع الصمام النسبي من قبل شركة BOSCH مع أداء جيد للغاية مثل الاحتكاك الصغير بين أزواج العمل الميكانيكية والمضخم الإلكتروني الدقيق والمغناطيس الكهربائي مع قوة تحكم عالية وعمل مستمر. هناك شاشتان نقطيتان على جانبي الماكينة لفحص موضع الكبش بشكل مستمر وتغذية الإشارة لنظام التحكم ، ثم سيتحكم نظام التحكم في الصمام الكهروهيدروليكي لجعل تزامن اثنين من الأسطوانات على جهاز واحد. نظرًا لأن أجهزة العرض النقطية مثبتة على لوحات "C" ، وليس على ألواح السكن مباشرة ، فإن انحراف الكبش والإطار عند العمل لن يؤثر على قياس القياس والتحكم. عندما تعمل آلتان تعملان معًا ، يعمل جهاز ضبط الجهد التفاضلي المثبت بين جهازي على نقل إشارة المزامنة الميكانيكية إلى جهاز إلكتروني وإرجاعها إلى لوحة التزامن ونظام التحكم. سيتم تكبير الإشارة بواسطة مضخم BOSCH للتحكم في تزامن كلا الجهازين من خلال التحكم في الصمام التناسبي الكهربائي الهيدروليكي. لذلك يتم تحقيق تزامن الجهازين بدقة عالية.
3 من خلال الكمبيوتر ، يمكن للمشغل التواصل مع الجهاز. يحتوي الكمبيوتر على العديد من لغات الخدمة ، وحساب وضبط قوة الانحناء تلقائيًا. أيضا يمكن أن يحسب و يسيطر على النقطة الميتة ، سرعة تغيير النقطة. يمكن أن تخفف السكتات الدماغية (Y1، Y2) من الكبش ميل صغير للوفاء بالمتطلبات الخاصة للمستخدم.
4 مجهزة بنظام التوجيه الجيد ونظام قياس الموقع ونظام التوازن الهيدروليكي لتلبية متطلبات العمل الكامل والمهام الغريبة.
5 تم اعتماد وحدة تعويض المنضدة لتعويض انحراف الماكينة عند العمل للتأكد من دقة قطعة العمل.
6 يتميز سطح الأسطوانة بارتداء جيد ومعالجة حرارية ، لذلك فهو يتمتع بتشحيم جيد وعمر خدمة طويل.
