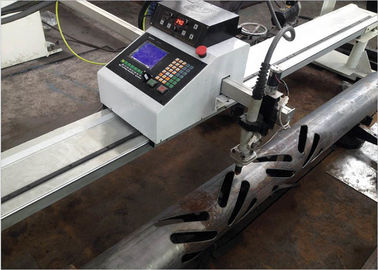

آلة القطع بلازما CNC الضوء القطب مصباح الباب
هذه الآلة يمكن أن تقطع كل من لوحة الفولاذ لوحة قاعدة القطب والباب الكهربائي للقطب.
نطاق التطبيق والمواد:
1) تستخدم الآلة أساسا لمجموعة متنوعة من أنظمة الأنابيب والنهاية من القطع الساخن.
2) مادة قطعة العمل المطبقة: الصلب منخفض الكربون، أنابيب النحاس والنيكل أنابيب الفولاذ المقاوم للصدأ مع قطع البلازما.
3) يمكن أيضا قطع لوحة الصلب (قطع لوحة القاعدة من القطب) (CNC اللهب / آلة قطع البلازما) ، وإكمال تنفيذ اللهب، قطع لوحة الصلب البلازما، قطب قطع آلة،الاستخدام المتعدد.
4) انها مناسبة للخدوش، ثمانية الأطراف الباب القطب الضوء CNC القطع، وأيضا يمكن أن يقطع أنبوب مستدير. شكل القطع يمكن أن تكون دائرة، مربع، مستطيل،النوع الإهليلسي وغيرها وأي شيء يمكن رسمها مصممة من قبل PC.
5) قوة القطع هي البلازما التلقائية. لذلك سرعة القطع ستكون سريعة جدا، ونوعية حافة القطع هي أفضل من القطع باللهب.
ظروف عمل الآلة:
درجة الحرارة: - 5-40 درجة مئوية؛رطوبة 90٪ أو أقل؛50 هرتز الطاقة: 220 ف + 10٪
Tالمعلمات التقنية:
| الرمز | البند | البيانات |
| 1 | قطر الأنابيب | Φ=50 ∼350 ملم |
| 2 | سمك جدار قطع اللهب | δ1= 6 ′′ 50 ملم |
| 3 | أقصى طول القطب | (ل)1=14000mm (يمكن تمديدها) |
| 4 | سمك قطع البلازما | 1-8 ملم |
| 5 | وزن الأنبوب | 800 كيلوغرام أسفل |
| 6 | سرعة التحرك | V0=10 ∼3000 ملم/دقيقة |
| 7 | حجم لوحة القطع | 1000ملم×3000ملم |
| 8 | طاقة البلازما | الولايات المتحدة الأمريكية.65 |
محور الحركة:
| محور الحركة | محور آلة القطع |
| محور X: | الدوران القطب |
| محور Y: | قطع مشعل تحرك في اتجاه خط القطب. |
| محور Z: | إزالة الشعلة إلى الأعلى والأسفل. |
| طول القطع | ماكس 500ملم |
شكل ناقل أنابيب الصلب و طريقة قطع آلة القطع:
1) شكل ناقل أنابيب الفولاذ في آلة القطع: هيكل من نوع الشوك.
2) طريقة القطع: قطع البلازما.
3) رفع الطريق: الطريق الكهربائي التلقائي.

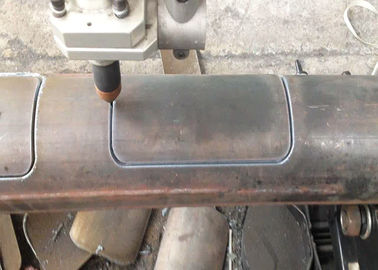

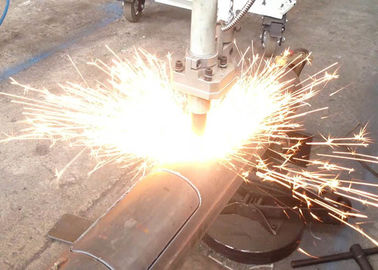

قطع العينات:
