تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Metalwork
إصدار الشهادات: CE, ISO, CCC
رقم الموديل: CNC1-1530p
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
الأسعار: negotiable
تفاصيل التغليف: مربع الخشب الرقائقي
وقت التسليم: 20 يوم
شروط الدفع: L/C، T/T
القدرة على العرض: 100 مجموعة شهريا

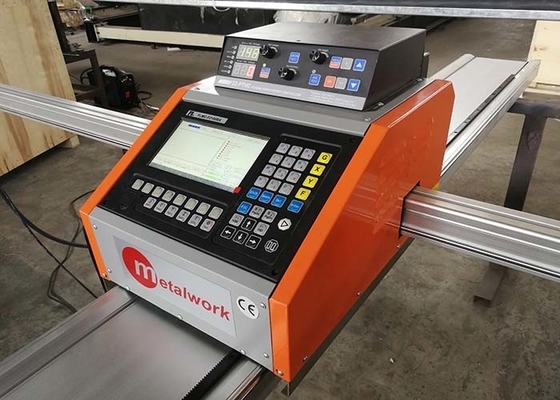

نظام CNC: |
Fangling F2100B |

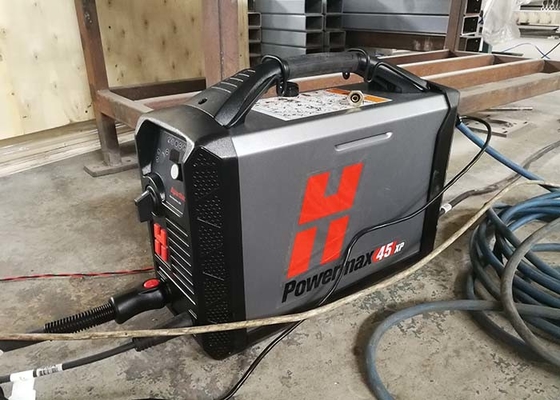

مصدر البلازما: |
(هايبرثيرم) ، (فيكتور) ، (هوايوان) ، إلخ |
تحكم الارتفاع: |
فانجي |
برنامج التعشيش: |
fastcam ، integnps ، fangling ، إلخ. |
اللون: |
أبيض أو أصفر أو مخصص |
الضمان: |
سنة واحدة |
مواد لحام: |
الصلب |
أقصى طول القطب: |
14 م |
نظام CNC: |
Fangling F2100B |
مصدر البلازما: |
(هايبرثيرم) ، (فيكتور) ، (هوايوان) ، إلخ |
تحكم الارتفاع: |
فانجي |
برنامج التعشيش: |
fastcam ، integnps ، fangling ، إلخ. |
اللون: |
أبيض أو أصفر أو مخصص |
الضمان: |
سنة واحدة |
مواد لحام: |
الصلب |
أقصى طول القطب: |
14 م |

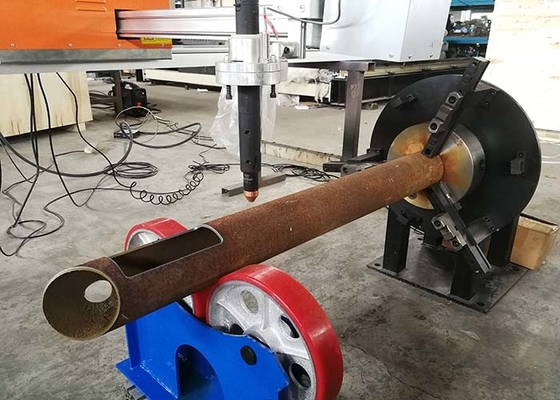

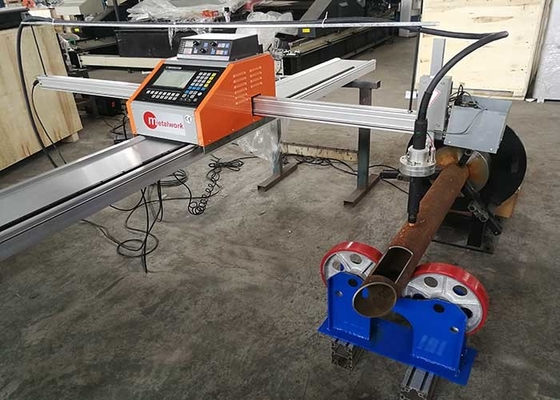

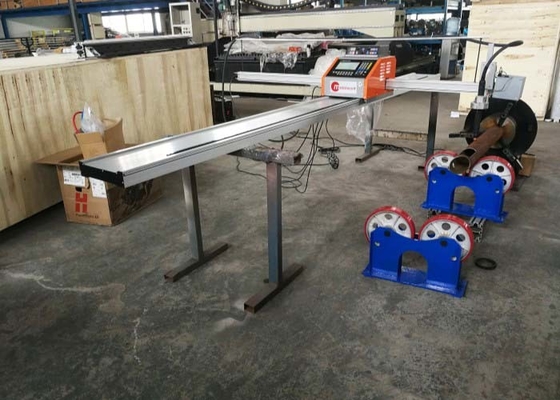

CNC1-1530P آلة قطع البلازما الباب القطب الضوء
هذه الآلة يمكن أن تقطع كل من لوحة الفولاذ لوحة قاعدة القطب والباب الكهربائي للقطب.
نطاق التطبيق والمواد:
1) تستخدم الآلة أساسا لمجموعة متنوعة من أنظمة الأنابيب والنهاية من القطع الساخن.
2) مادة قطعة العمل المطبقة: الصلب منخفض الكربون، أنابيب النحاس والنيكل أنابيب الفولاذ المقاوم للصدأ مع قطع البلازما.
3) يمكن أيضا قطع لوحة الصلب (قطع لوحة القاعدة من القطب) (CNC اللهب / آلة قطع البلازما) ، وإكمال تنفيذ اللهب، قطع لوحة الصلب البلازما، قطب قطع آلة،الاستخدام المتعدد.
4) انها مناسبة للخدوش، ثمانية الأطراف الباب القطب الضوء CNC القطع، وأيضا يمكن أن يقطع أنبوب مستدير. شكل القطع يمكن أن تكون دائرة، مربع، مستطيل،النوع الإهليلسي وغيرها وأي شيء يمكن رسمها مصممة من قبل PC.
5) قوة القطع هي البلازما التلقائية. لذلك سرعة القطع ستكون سريعة جدا، ونوعية حافة القطع هي أفضل من القطع باللهب.
ظروف عمل الآلة:
درجة الحرارة: - 5-40 درجة مئوية؛رطوبة 90٪ أو أقل؛50 هرتز الطاقة: 220 ف + 10٪
Tالمعلمات التقنية:
| الرمز | البند | البيانات |
| 1 | قطر الأنابيب | Φ=40 ∼400 ملم |
| 2 | سمك جدار قطع اللهب | δ1= 6 ′′ 50 ملم |
| 3 | أقصى طول القطب | (ل)1=14000mm (يمكن تمديدها) |
| 4 | سمك قطع البلازما | 1-14ملم |
| 5 | سرعة التحرك | V0=10 ∼3000 ملم/دقيقة |
| 6 | حجم لوحة القطع | 1000ملم×3000ملم |
| 7 | طاقة البلازما | الولايات المتحدة الأمريكية.45 |
| 8 | حجم القرص | 250 نوع الدوارة مع ثلاثة مخالب |
| 9 | محرك الـ (تشاك) | محرك خدمة 400 واط من باناسونيك |
محور الحركة:
| محور الحركة | محور آلة القطع |
| محور X: | الدوران القطب |
| محور Y: | قطع مشعل تحرك في اتجاه خط القطب. |
| محور Z: | إزالة الشعلة إلى الأعلى والأسفل. |
شكل ناقل أنابيب الصلب و طريقة قطع آلة القطع:
1) شكل ناقل أنابيب الفولاذ في آلة القطع: هيكل من نوع الشوك.
2) طريقة القطع: قطع البلازما.
3) رفع الطريق: الطريق الكهربائي التلقائي.
قطع العينات:
