عام:

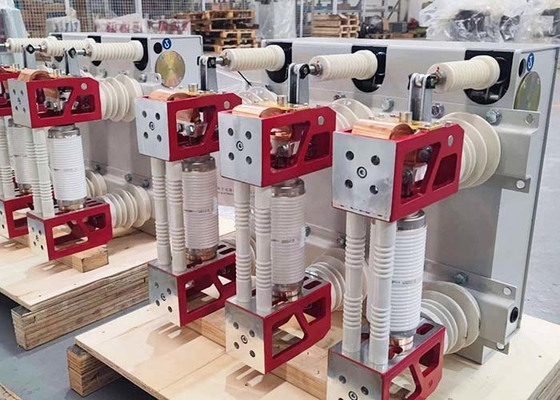

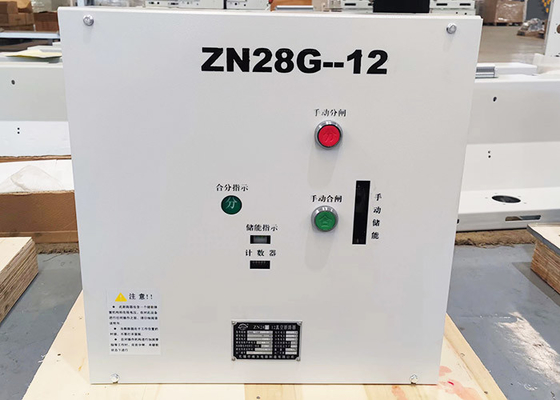

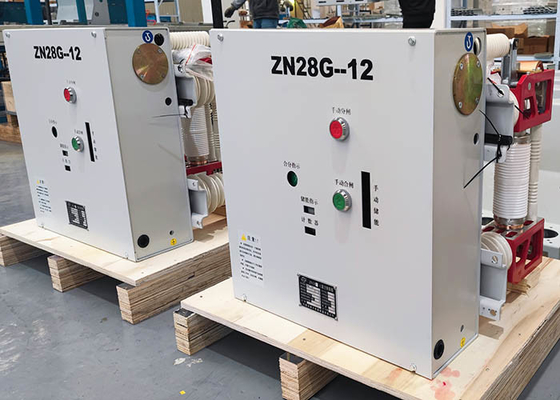

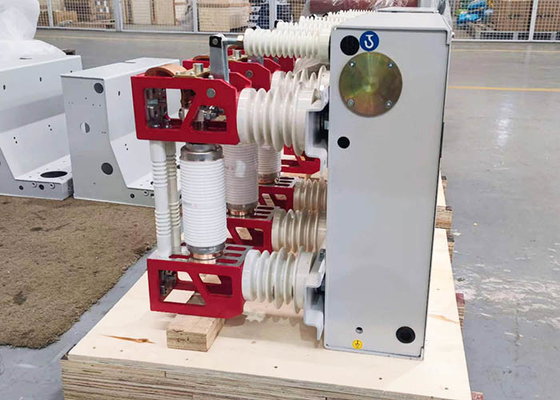

إن قاطع الدائرة الفراغية ذات الجهد العالي AC الداخلي ZN28G-12 هو عبارة عن معدات تحويل داخلية مع ثلاث مراحل AC 50HZ والجهد المقنن 12KV.يتم استخدامه لحماية والتحكم في معدات شبكة الطاقة والمؤسسات الصناعية والتعدين.بسبب المزايا الخاصة لقاطع الدائرة الفراغية ، فهي مناسبة بشكل خاص للتشغيل المتكرر ، أو عدة مرات لكسر تيار الدائرة القصيرة.
يتميز قاطع الدائرة الفراغية بمزايا الهيكل البسيط والحجم الصغير ، وآلية التشغيل هي نوع تخزين الطاقة الربيعي.يمكن تشغيله عن طريق طاقة التيار المتردد أو مصدر طاقة التيار المستمر ، ويمكن تركيب ما يصل إلى ثلاثة أجهزة رحلة ذات تيار زائد.يعتمد قاطع الدائرة على التصميم المتكامل لآلية التشغيل وجسم قاطع الدائرة كوحدة تثبيت ثابتة.يتم ترتيب جزء غرفة إطفاء القوس الفراغي وجزء آلية التشغيل في الأمام والخلف.الهيكل العام للعزل المركب سهل التركيب ، بدون تعديل وقليل من الصيانة.
المعايير الفنية:
| أغراض | وحدة | تاريخ | |||
| الفولطية |
ك |
12 | |||
| الدافع المقدر يتحمل الجهد | 75 | ||||
| تردد القدرة على تحمل الجهد القصير المقدر (1 دقيقة) | 42 | ||||
| تردد مصنف | هرتز | 50 | |||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 20 | 25 | 31.5 | 40 |
| التصنيف الحالي | أ |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| تصنيف الصمود في الوقت القصير الحالي | كا | 20 | 25 | 31.5 | 40 |
| تصنيف الذروة الحالية المسموح بها | 50 | 63 | 80 | 100 | |
| تيار صنع ماس كهربائى المقدر (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | الخامس | 2000 | |||
| تسلسل العملية المقدر |
O － 0.3S － CO 180S － CO O － 180S － CO － 180S － CO (عند 40KA) |
||||
| المدة المقدرة لتيار ماس كهربائى | س | 4 | |||
|
تصنيف السعة المفردة / المتتالية لبنك كسر التيار ضبط كسر التيار
|
أ | 630/400 | |||
| تصنيف تيار كسر الدائرة القصيرة نسبة تدفق التيار المستمر | ≤35٪ | ||||
| متوسط سرعة الإغلاق | آنسة | 0.6 ± 0.2 | |||
| متوسط سرعة الفتح | آنسة | 1.2 ± 0.3 | |||
| وقت مفتوح | آنسة | ≤60 | |||
| وقت الإغلاق | آنسة | ≤80 | |||
| الحياة الميكانيكية | مرات | 10000 | |||
| ماس كهربائى المقدر كسر أوقات كسر التيار | مرات | 30 | |||
| يؤدي التآكل المسموح به إلى تراكم سمك التلامس المتحرك والثابت | مم | 3 | |||
| تصنيف جهد التشغيل المغلق | الخامس | AC110 / 220 DC110 / 220 | |||
| تصنيف جهد التشغيل الافتتاحي | الخامس | AC110 / 220 DC110 / 220 | |||
| الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 DC110 / 220 | |||
| مسافة فتح الاتصال | مم | 11 ± 1 | |||
| السكتة الدماغية الاتصال | مم | 4 ± 1 | |||
| وقت ارتداد الاتصال | آنسة | ≤2 | |||
|
ثلاث مراحل الافتتاح والإغلاق عدم التجانس |
آنسة | ≤2 | |||
| فتح الاتصال بسعة الارتداد | آنسة | ≤3 | |||
| مقاومة الدائرة الرئيسية | Ω | ≤40 (25 عند 40 كيلو أمبير) | |||
