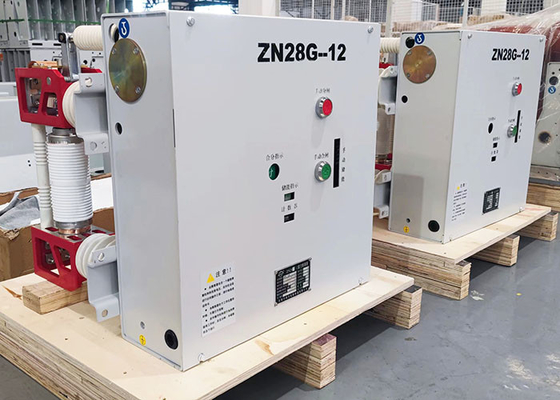

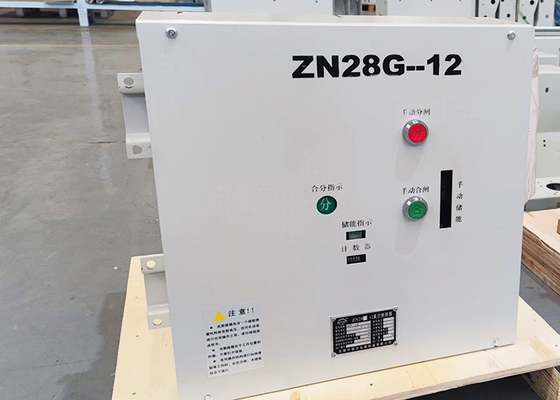

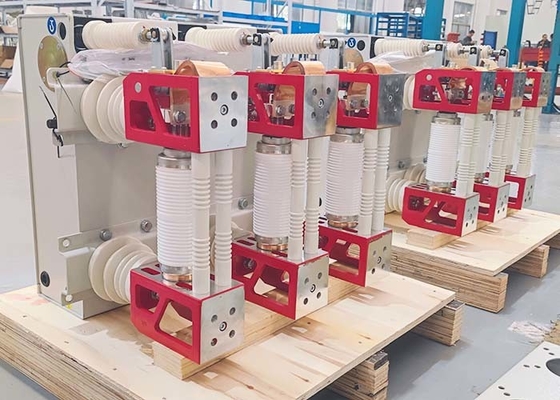

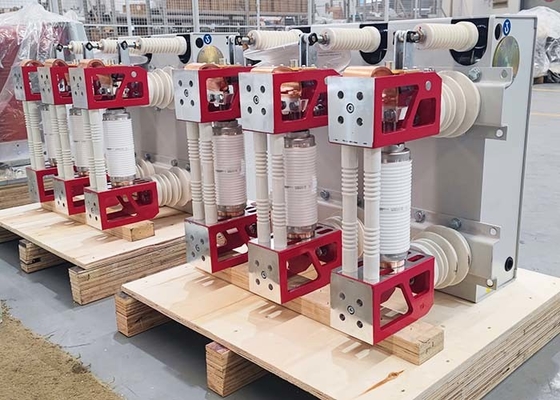

إن قاطع الدائرة الفراغية ذات الجهد العالي AC الداخلي ZN28G-12 هو عبارة عن معدات تحويل داخلية مع ثلاث مراحل AC 50HZ والجهد المقنن 12KV.
ميزات قاطع الدائرة الفراغية 12KV:
1. هيكل بسيط وصغر الحجموآلية التشغيل هي نوع تخزين الطاقة الربيعية.
2. يمكن تشغيلها بواسطة طاقة التيار المتردد أو مصدر طاقة التيار المستمر.
3. هيكل مجمع معزول ، حجم صغير ، ضوضاء منخفضة وسهلة التركيب.
4. المزالق القوسية المصنوعة من السيراميك والزجاج ، مع أداء عزل عالي الفراغ وتصميم خاص ، وقدرة عالية على التمزق ، وتحمل طويل ولا يوجد خطر انفجار.
5. وفقا لمتطلبات العملاء المختلفة ، ومناسبة لجميع أنواع المفاتيح.
أبعاد التركيب:
تصاعد:
المعايير الفنية:
| أغراض | وحدة | تاريخ | |||
| الفولطية |
ك |
12 | |||
| الدافع المقدر يتحمل الجهد | 75 | ||||
| تردد القدرة على تحمل الجهد القصير المقدر (1 دقيقة) | 42 | ||||
| تردد مصنف | هرتز | 50 | |||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 20 | 25 | 31.5 | 40 |
| التصنيف الحالي | أ |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| تصنيف الصمود في الوقت القصير الحالي | كا | 20 | 25 | 31.5 | 40 |
| تصنيف الذروة الحالية المسموح بها | 50 | 63 | 80 | 100 | |
| تيار صنع ماس كهربائى المقدر (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | الخامس | 2000 | |||
| تسلسل العملية المقدر |
O － 0.3S － CO 180S － CO O － 180S － CO － 180S － CO (عند 40KA) |
||||
| المدة المقدرة لتيار ماس كهربائى | س | 4 | |||
|
تصنيف السعة المفردة / المتتالية لبنك كسر التيار ضبط كسر التيار
|
أ | 630/400 | |||
| تصنيف تيار كسر الدائرة القصيرة نسبة تدفق التيار المستمر | ≤35٪ | ||||
| متوسط سرعة الإغلاق | آنسة | 0.6 ± 0.2 | |||
| متوسط سرعة الفتح | آنسة | 1.2 ± 0.3 | |||
| وقت مفتوح | آنسة | ≤60 | |||
| وقت الإغلاق | آنسة | ≤80 | |||
| الحياة الميكانيكية | مرات | 10000 | |||
| ماس كهربائى المقدر كسر أوقات كسر التيار | مرات | 30 | |||
| يؤدي التآكل المسموح به إلى تراكم سمك التلامس المتحرك والثابت | مم | 3 | |||
| تصنيف جهد التشغيل المغلق | الخامس | AC110 / 220 DC110 / 220 | |||
| تصنيف جهد التشغيل الافتتاحي | الخامس | AC110 / 220 DC110 / 220 | |||
| الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 DC110 / 220 | |||
| مسافة فتح الاتصال | مم | 11 ± 1 | |||
| السكتة الدماغية الاتصال | مم | 4 ± 1 | |||
| وقت ارتداد الاتصال | آنسة | ≤2 | |||
|
ثلاث مراحل الافتتاح والإغلاق عدم التجانس |
آنسة | ≤2 | |||
| فتح الاتصال بسعة الارتداد | آنسة | ≤3 | |||
| مقاومة الدائرة الرئيسية | Ω | ≤40 (25 عند 40 كيلو أمبير) | |||
