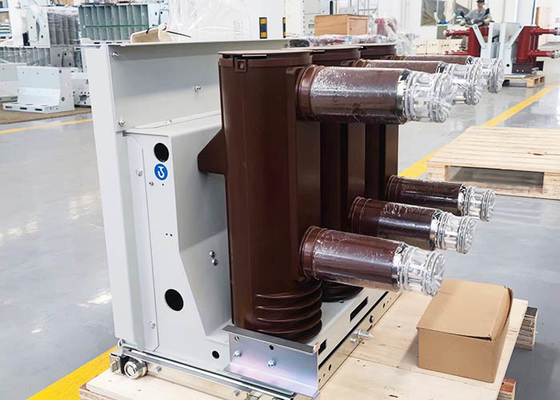

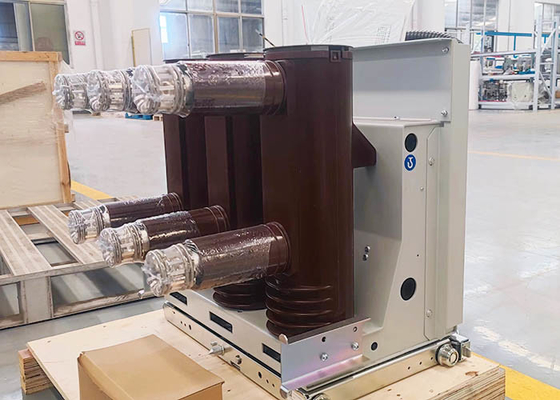

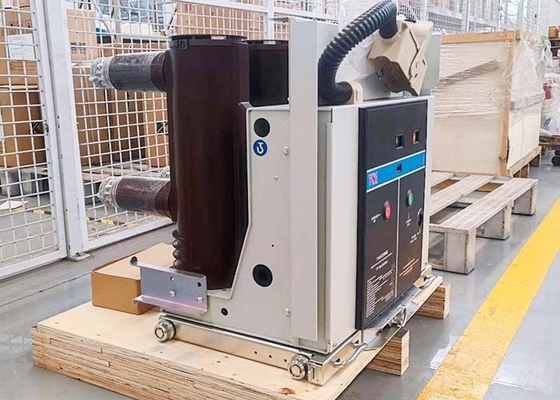

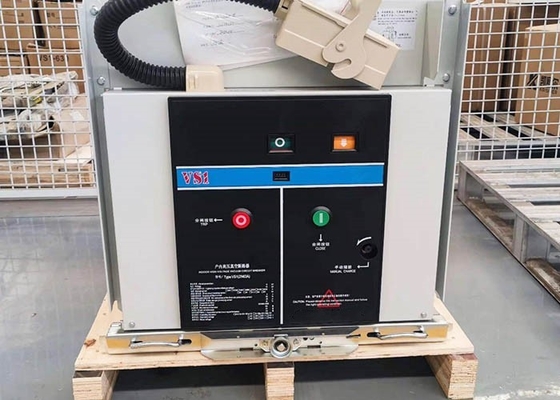

VS1-12 (ZN63A) مفك الدوائر الفراغية الداخلية عالية الجهد يتبنى شكل عازل مغلق ويتم تثبيته في الداخل والخارج على الاسطوانة العازلة الرئيسية.مسافة الزحف المقارنة لها تصل إلى معيار DLالخصائص الممتازة لقطع الدوائر هي كما يلي: الحجم الصغير، العزل الموثوق به، لا تلوث، مضاد للانفجار، أداء مستقر، المعلمات التقنية الدقيقة،دورة صيانة طويلة وهلم جرا.
VS1-12 (ZN63A) مفك الدوائر الفراغية الداخلية عالية الجهد هو مفك الدوائر من النوع الثابت الذي تم تطويره وتصميمه على أساس نوع العربة اليدوية VS1. يمكن أن يطابق مع الخزانات مثل XGN2 ،GG1A و GGX2 واستبدال المكسور القديم المحرم (على سبيل المثاليمتلك مفكّك الدوائر العديد من المزايا، مثل القليل من التغييرات، وانخفاض الاستثمار، وسهولة التثبيت وتوفير الوقت.
المعلمات التقنية:
| البنود | الوحدة | التاريخ | |||
| الجهد الاسمي |
KV | 12 | |||
| النبض المسموح به مقاومة الجهد | 75 | ||||
| تردد الطاقة القصير الأجل المقاومة للجهد (1 دقيقة) | 42 | ||||
| التردد المسموح به | هرتز | 50 | |||
| التيار الاسمي لقطع الدائرة القصيرة | إيه إيه | 20 | 25 | 31.5 | 40 |
| التيار الاسمي | أ | 630 1250 | 630 1250 | 1250 1600 2000 2500 | 1600 2000 2500 3150 4000 |
| التيار المقاوم القصير | إيه إيه | 20 | 25 | 31.5 | 40 |
| التيار القياسي القياسي المقبول | 50 | 63 | 80 | 100 | |
| التيار القياسي للفصل القصير (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| تردد الطاقة الدائرة الثانوية تحمل الجهد (1 دقيقة) | V | 2000 | |||
| تسلسل التشغيل المسموح به | O-0.3S-CO 180S-CO | ||||
| المدة الاسمية لتيار الدائرة القصيرة | S | 4 | |||
التيار الكهربائي المسموح به في بنك الكفاءة الفردي / العكسي ضبط التيار الكسر | أ | 630/400 (40KA هو 800/400) | |||
| بنك المكثفات الاسمية | إيه إيه | 12.5 (تردد ≤1000 هرتز) | |||
| وقت الافتتاح (الجهد القياسي) | ms | 20 ¢50 | |||
| وقت الإغلاق (الجهد القياسي) | ms | 35 ¢ 70 | |||
| الحياة الميكانيكية | أوقات | 10000 | |||
| أوقات كسر التيار القصير القياسي | أوقات | 50 (40KA هو 30) | |||
| سمك ارتداء متراكم المسموح به من الاتصالات المتحركة والستاتيكية | ملم | 3 | |||
| الجهد التشغيلي الإغلاقي المسمى | v | AC110/220 DC110/220 | |||
| الجهد الافتتاحي المسموح به | v | AC110/220 DC110/220 | |||
| الجهد الاسمي لمحرك تخزين الطاقة | v | AC110/220 DC110/220 | |||
| القوة الاسمية لمحرك تخزين الطاقة | w | 70 | |||
| وقت تخزين الطاقة | s | ≤15S | |||
| مسافة فتح الاتصال | ملم | 11±1 | |||
| ضربة اتصال | ملم | 3.5±1 | |||
| وقت انعكاس الاتصال | ms | ≤2 (40KA≤3) | |||
فتح وإغلاق ثلاث مراحل التباين | ms | ≤2 | |||
| متوسط سرعة الافتتاح (أمام 8 ملم) | م/س | 0.9 ¢1.3 | |||
| متوسط سرعة الإغلاق | م/س | 0.5 ∙ 0.8 (40KA = 0.5 ∙ 0.9) | |||
| نطاق الارتداد من الاتصال | ms | ≤3 | |||
| مقاومة الدائرة الرئيسية | Ω | ≤50 ((630A) ≤45 ((1250A) ≤35 ((1600~2000A) ≤25 ((أكثر من 2500A) | |||
| ضغط الإغلاق | ن | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
