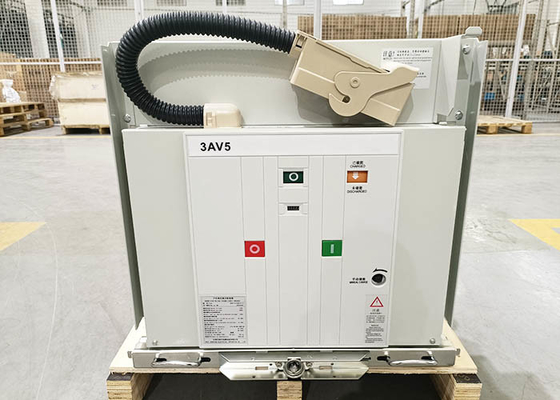

قاطع دارة التفريغ الداخلي عالي الجهد من سلسلة 3AV5 هو عبارة عن معدات تبديل داخلية ذات ثلاث مراحل تيار متردد 50 هرتز وجهد مقنن 12 كيلو فولت. هناك ثلاثة أنواع، قابلة للسحب، ثابتة، ومركبة جانبياً.

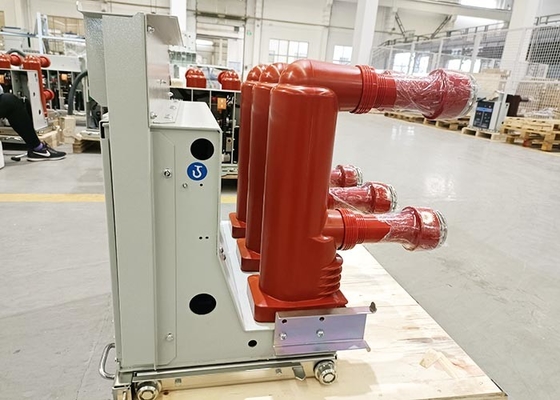

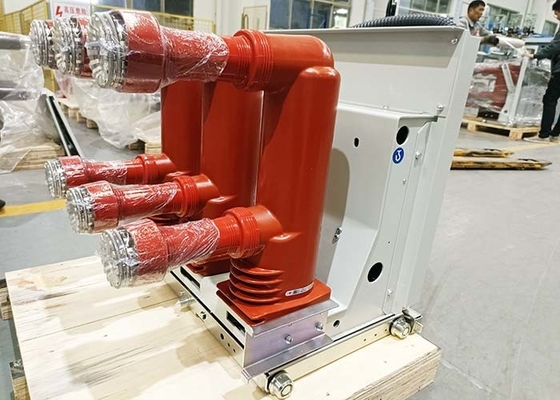

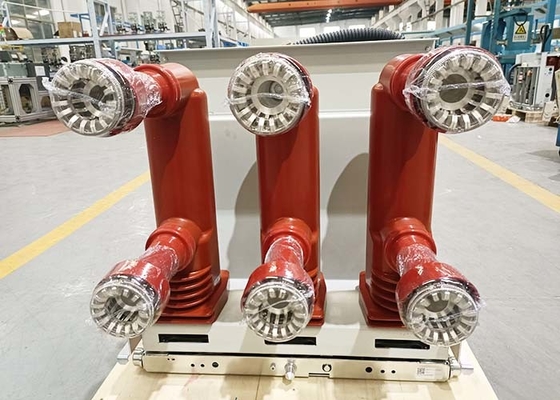

يعتمد قاطع دارة التفريغ الداخلي عالي الجهد 3AV5-12 تقنية عزل الختم الصلب من ABB و SIEMENS. يتم إغلاق غرفة إخماد القوس التفريغي والأجزاء الأخرى من الدائرة الأولية بمادة راتنج الإيبوكسي لتشكيل قطب عزل عالي وقوة ميكانيكية عالية، مما يتجنب تأثير البيئة التشغيلية القاسية على العزل الخارجي للدائرة الأولية ويحقق صيانة كاملة مجانية. آلية تشغيل زنبركية مُحسّنة، هيكل بسيط، أداء مستقر، للمؤسسات الصناعية والتعدينية ومحطات الطاقة والمحطات الفرعية كتحكم وحماية للمعدات الكهربائية، ومناسبة لأماكن التشغيل المتكرر.
يعتمد قاطع دارة التفريغ المركب جانبياً من النوع 3AV5 على التثبيت الثابت، ويستخدم بشكل أساسي لمفتاح التبديل الثابت، مثل خزانة شبكة الحلقة أو المحطة الفرعية من النوع الصندوقي أو نظام إمداد الطاقة غير القياسي المختلف. تعتمد الدائرة الرئيسية قطب ختم صلب، ولوحة تشغيل مصغرة، وتوفر المساحة في الخزانة.
المعايير الفنية:
| العناصر | الوحدة | التاريخ | |||
| الجهد المقنن |
كيلو فولت |
12 | |||
| جهد تحمل النبض المقنن | 75 | ||||
| جهد تحمل التردد المقنن القصير (1 دقيقة) | 42 | ||||
| التردد المقنن | هرتز | 50~60 | |||
| تيار كسر الدائرة القصيرة المقنن | كيلو أمبير | 20 | 25 | 31.5 | 40 |
| التيار المقنن | أمبير |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| تيار التحمل القصير المقنن | كيلو أمبير | 20 | 25 | 31.5 | 40 |
| التيار المسموح به في الذروة | 50 | 63 | 80 | 100 | |
| تيار صنع الدائرة القصيرة المقنن (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| جهد تحمل التردد المقنن للدائرة الثانوية (1 دقيقة) | فولت | 2000 | |||
| تسلسل التشغيل المقنن |
O－0.3S－CO－180S－CO O－180S－CO－180S－CO (عند 40 كيلو أمبير) |
||||
|
تيار كسر بنك المكثفات الفردي/الخلفي تعيين تيار الكسر
|
أمبير | 630/400 (40 كيلو أمبير 800/400) | |||
| النسبة المئوية لتدفق التيار المستمر لتيار كسر الدائرة القصيرة المقنن | ≤35% | ||||
| وقت الفتح (الجهد المقنن) | مللي ثانية | 20-50 | |||
| وقت الإغلاق (الجهد المقنن) | مللي ثانية | 30-70 | |||
| العمر الميكانيكي | مرات | 20000 | |||
| أوقات كسر تيار كسر الدائرة القصيرة المقنن | مرات | 50 (40 كيلو أمبير 30) | |||
| السماح بتراكم سمك تآكل ملامسات الحركة والثابتة | مم | 3 | |||
| الجهد التشغيلي للإغلاق المقنن | فولت | تيار متردد 110/220 تيار مستمر 110/220 | |||
| الجهد التشغيلي للفتح المقنن | فولت | تيار متردد 110/220 تيار مستمر 110/220 | |||
| الجهد المقنن لمحرك تخزين الطاقة | فولت | تيار متردد 110/220 تيار مستمر 110/220 | |||
| الطاقة المقننة لمحرك تخزين الطاقة | واط | 80 | |||
| مسافة فتح التلامس | مم | 11±1 | |||
| شوط التلامس | مم | 3.5±1 | |||
| وقت ارتداد التلامس | مللي ثانية | ≤2 (40 كيلو أمبير ≤3) | |||
|
فتح وإغلاق ثلاثي الأطوار عدم التجانس |
مللي ثانية | ≤2 | |||
| متوسط سرعة الإغلاق *1 | م/ث | 0.9-1.3 | |||
| متوسط سرعة الإغلاق*2 | م/ث | 0.4-0.8 | |||
| مقاومة الدائرة الرئيسية | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (أعلى من 2500A) |
|||
