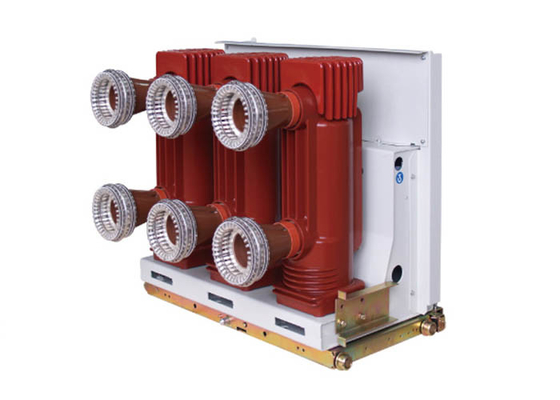

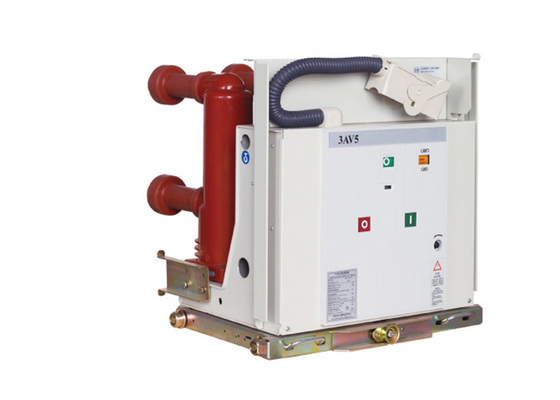

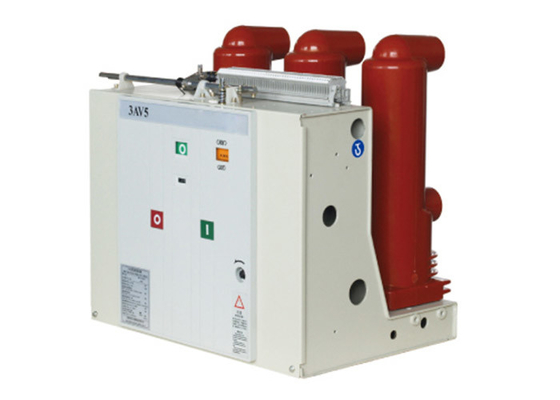

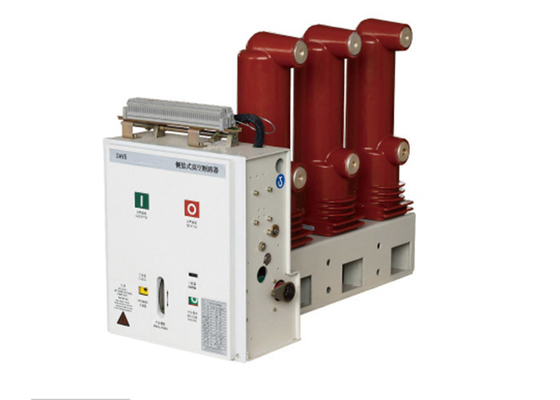

سلسلة قواطع الدائرة 3AV5 عبارة عن مجموعة مفاتيح داخلية عالية الجهد ، ومناسبة للجهد المقدر 12 كيلو فولت ، ونظام طاقة ثلاثي الأطوار بتردد 50 هرتز ، كأجهزة حماية وتحكم ، مع موثوقية عالية ، عملية سهلة ، صيانة بسيطة وخصائص أخرى.يمكن استخدام قاطع الدائرة الكهربائية للمفاتيح الكهربائية من النوع المتوسط والمفاتيح الثابتة وكذلك التحويل الخالي من الزيت.نظرًا للمزايا الخاصة لقاطع الدائرة الفراغية ، فهي مناسبة بشكل خاص للتشغيل المتكرر الذي يتطلب التيار المقنن ، أو عدة مرات لكسر تيار الدائرة القصيرة.يحتوي قاطع الدائرة الفراغية 3AV5 على ثلاثة أوضاع للتثبيت: النوع الثابت ونوع الاستخراج والتركيب الجانبي.للمتطلبات الخاصة ، يرجى الاتصال بالشركة المصنعة.
المعايير الفنية:
| أغراض | وحدة | تاريخ | |||
| الفولطية |
ك |
12 | |||
| الدافع المقدر يتحمل الجهد | 75 | ||||
| تردد القدرة على تحمل الجهد القصير المقدر (1 دقيقة) | 42 | ||||
| تردد مصنف | هرتز | 50 ~ 60 | |||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 20 | 25 | 31.5 | 40 |
| التصنيف الحالي | أ |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| تصنيف الصمود في الوقت القصير الحالي | كا | 20 | 25 | 31.5 | 40 |
| تصنيف الذروة الحالية المسموح بها | 50 | 63 | 80 | 100 | |
| تيار صنع ماس كهربائى المقدر (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | الخامس | 2000 | |||
| تسلسل العملية المقدر |
O － 0.3S － CO 180S － CO O － 180S － CO － 180S － CO (عند 40KA) |
||||
|
تصنيف السعة المفردة / المتتالية لبنك كسر التيار ضبط كسر التيار
|
أ | 630/400 (40KA 800/400) | |||
| تصنيف تيار كسر الدائرة القصيرة نسبة تدفق التيار المستمر | ≤35٪ | ||||
| وقت الفتح (الفولطية المقدرة) | آنسة | 20-50 | |||
| وقت الإغلاق (الفولطية المقدرة) | آنسة | 30-70 | |||
| الحياة الميكانيكية | مرات | 20000 | |||
| ماس كهربائى المقدر كسر أوقات كسر التيار | مرات | 50 (40KA 30) | |||
| يؤدي التآكل المسموح به إلى تراكم سمك التلامس المتحرك والثابت | مم | 3 | |||
| تصنيف جهد التشغيل المغلق | الخامس | AC110 / 220 DC110 / 220 | |||
| تصنيف جهد التشغيل الافتتاحي | الخامس | AC110 / 220 DC110 / 220 | |||
| الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 DC110 / 220 | |||
| الطاقة المقدرة لمحرك تخزين الطاقة | ث | 80 | |||
| مسافة فتح الاتصال | مم | 11 ± 1 | |||
| السكتة الدماغية الاتصال | مم | 3.5 ± 1 | |||
| وقت ارتداد الاتصال | آنسة | ≤2 (40KA ≤3) | |||
|
ثلاث مراحل الافتتاح والإغلاق عدم التجانس |
آنسة | ≤2 | |||
| متوسط سرعة الإغلاق * 1 | آنسة | 0.9-1.3 | |||
| متوسط سرعة الإغلاق * 2 | آنسة | 0.4-0.8 | |||
| مقاومة الدائرة الرئيسية | μΩ |
≤50 (630 أمبير) ≤45 (1250 أمبير) ≤35 (1600-2000 أمبير) ≤25 (فوق 2500 أمبير) |
|||
