| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Metalwork |
| إصدار الشهادات: | CE, ISO, CCC |
| رقم الموديل: | VS1-12KV |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | حزمة الخشب الرقائقي |
| وقت التسليم: | 20 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 100 مجموعة شهريا |
| نموذج: | VS1-12KV / 1250-31.5 | قدرة الانهيار: | 31.5 كيلو |
|---|---|---|---|
| الفولطية: | 12 كيلو فولت | التصنيف الحالي: | 1250 أ |
| الحياة الميكانيكية: | 10000 مرة | جهد المحرك: | تيار مستمر / تيار متردد 110 فولت 220 فولت |
| آلية: | شحن طاقة الربيع | ضمان: | سنة واحدة |
| تسليط الضوء: | قواطع الدائرة الفراغية الداخلية القابلة للسحب,قواطع الدائرة الفراغية الداخلية 1250A,قواطع الدائرة الفراغية الداخلية للمفاتيح الكهربائية |
||
طلب:
للمؤسسات الصناعية والتعدين ومحطات الطاقة والمحطات الفرعية وأنظمة النقل والتوزيع الأخرى للتحكم في المنشآت الكهربائية وحمايتها ، ومناسبة لأماكن التشغيل المتكررة.

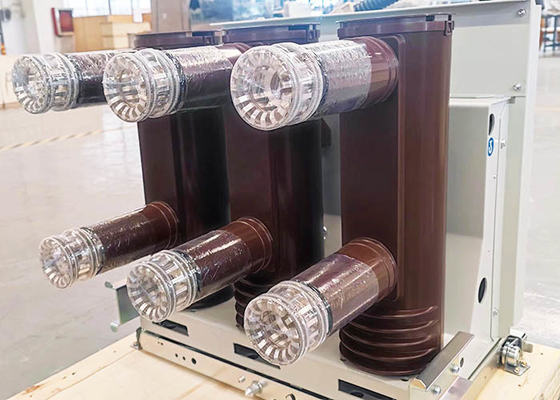

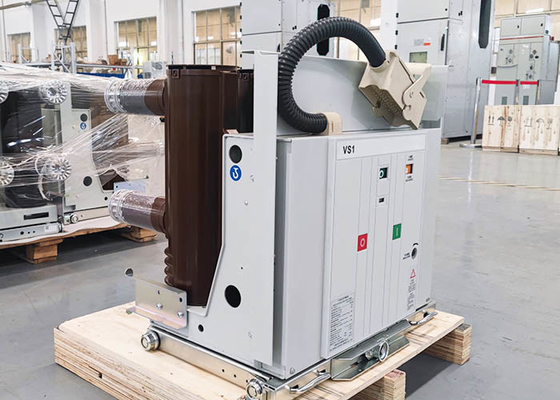

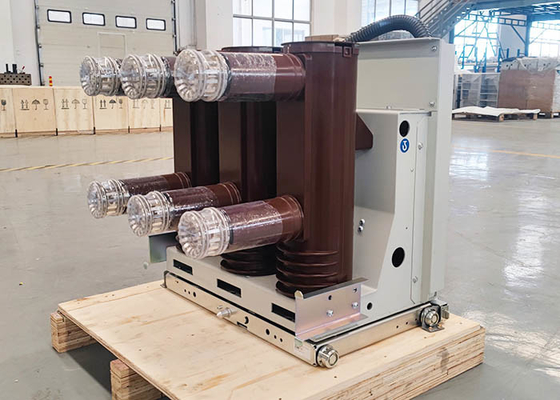

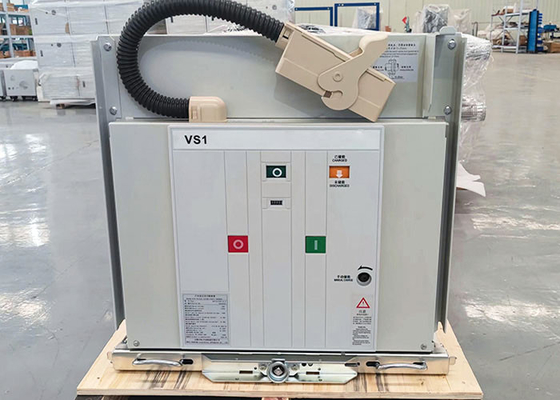

وصف VS1-12KV قاطع الدائرة الفراغية ذات الجهد العالي في الأماكن المغلقة:
VS1-12KV نموذج قاطع الدائرة الفراغية للجهد العالي المتردد الداخلي هو نوع من مجموعة المفاتيح الكهربائية ذات الجهد العالي والمختومة تمامًا ، ولها أبعاد مدمجة وحجم صغير.ينطبق VCB على نظام الطاقة من الفولتية المقدرة 7.2 ~ 12KV ، ثلاثي الأطوار و AC 50 / 60Hz.إنه قابل للتطبيق في مناسبات مع عمليات متكررة ، ويعمل على حماية والتحكم في الخط والأجهزة الكهربائية.يتوافق المنتج مع GB1984-2003 و IEC56 و JB3855-1996 و DL / T403-1999 ويجتاز اختبار النوع.
التكنولوجيا والتفاصيل:
المعايير الفنية:
| أغراض | وحدة | تاريخ | |||
| الفولطية |
ك |
12 | |||
| الدافع المقدر يتحمل الجهد | 75 | ||||
| تردد القدرة على تحمل الجهد القصير المقدر (1 دقيقة) | 42 | ||||
| تردد مصنف | هرتز | 50 | |||
| التصنيف الحالي لكسر الدائرة القصيرة | كا | 20 | 25 | 31.5 | 40 |
| التصنيف الحالي | أ |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 |
| تصنيف الصمود في الوقت القصير الحالي | كا | 20 | 25 | 31.5 | 40 |
| تصنيف الذروة الحالية المسموح بها | 50 | 63 | 80 | 100 | |
| تيار صنع ماس كهربائى المقدر (قيمة الذروة) | 50 | 63 | 80 | 100 | |
| تردد طاقة الدائرة الثانوية يتحمل الجهد (1 دقيقة) | الخامس | 2000 | |||
| تسلسل العملية المقدر | O － 0.3S － CO 180S － CO | ||||
| المدة المقدرة لتيار ماس كهربائى | س | 4 | |||
|
تصنيف السعة المفردة / المتتالية لبنك كسر التيار ضبط كسر التيار |
أ | 630/400 (40KA تساوي 800/400) | |||
| تصنيف مكثف البنك Inrush جعل الحالية | كا | 12.5 (تردد 1000 هرتز) | |||
| وقت الفتح (الفولطية المقدرة) | آنسة | 20 50 | |||
| وقت الإغلاق (الفولطية المقدرة) | آنسة | 35 70 | |||
| الحياة الميكانيكية | مرات | 10000 | |||
| ماس كهربائى المقدر كسر أوقات كسر التيار | مرات | 50 (40KA تساوي 30) | |||
| يؤدي التآكل المسموح به إلى تراكم سمك التلامس المتحرك والثابت | مم | 3 | |||
| تصنيف جهد التشغيل المغلق | الخامس | AC110 / 220 DC110 / 220 | |||
| تصنيف جهد التشغيل الافتتاحي | الخامس | AC110 / 220 DC110 / 220 | |||
| الفولطية المقدرة لمحرك تخزين الطاقة | الخامس | AC110 / 220 DC110 / 220 | |||
| الطاقة المقدرة لمحرك تخزين الطاقة | ث | 70 | |||
| وقت تخزين الطاقة | س | ≤15 ثانية | |||
| مسافة فتح الاتصال | مم | 11 ± 1 | |||
| السكتة الدماغية الاتصال | مم | 3.5 ± 1 | |||
| وقت ارتداد الاتصال | آنسة | ≤2 (40KA≤3) | |||
|
ثلاث مراحل الافتتاح والإغلاق عدم التجانس |
آنسة | ≤2 | |||
| متوسط سرعة الفتح (أمامي 8 مم) | آنسة | 0.9 ～ 1.3 | |||
| متوسط سرعة الإغلاق | آنسة | 0.5 ～ 0.8 (40KA يساوي 0.5 0.9) | |||
| فتح الاتصال بسعة الارتداد | آنسة | ≤3 | |||
| مقاومة الدائرة الرئيسية | Ω |
≤50 (630 أمبير) ≤45 (1250 أمبير) 35 (1600 ～ 2000 أمبير) 25 (فوق 2500 أمبير) |
|||
| ضغط الاتصال الإغلاق | ن | 2400 ± 200 (25 كيلو أمبير) | |||
| 3100 ± 248 (31.5 كيلو أمبير) 4250 ± 250 (40 كيلو أمبير) | |||||
